Technické zprávy
Čidla a regulátory
TESLA TŘINEC, k. p.
739 39 Třinec, Oldřichovice
telefon 23 611, dálnopis 52 610

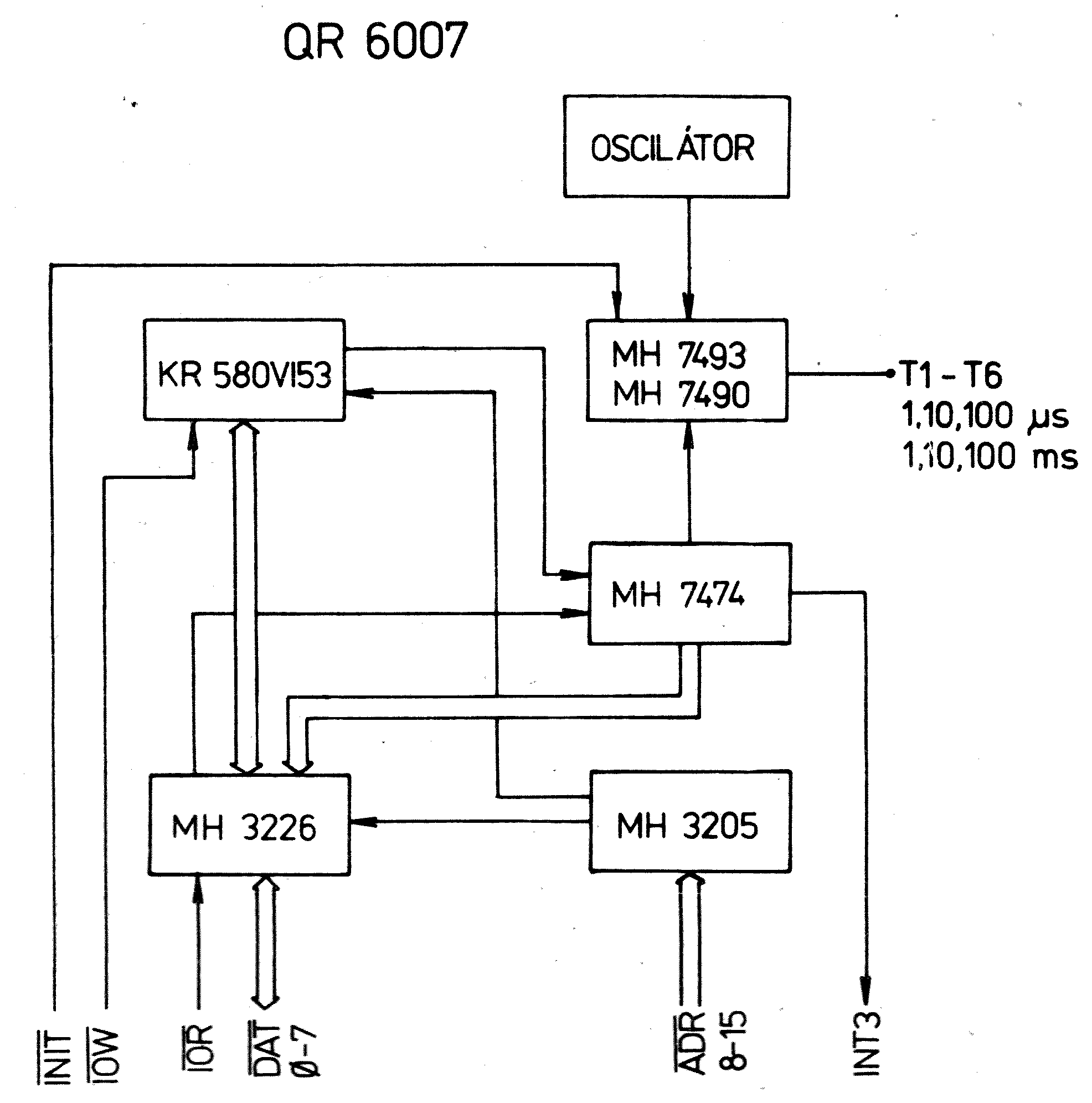

QR 6007 RT
Modul RT je určen k vytvoření hodin reálného času. Funkce modulu vychází z obvodu KR 580 VI 53 ( 8253 ) a kmitočtové ústředny s vlastním oscilátorem řízeným krystalem. Tímto uspořádáním vzniknou 3 nezávislé časovače, jejichž výstupy ve zvoleném časovém intervalu vytvářejí požadavek na přerušení. Volba periody vstupních impulsů časovače se mění pomocí propojek. Časový interval je volen programovou předvolbou KR 580 VI 53. Periody impulsů z desky modulu RT, kterých je možno použít jako hodinové impulsy pro programovatelné čítače obvodu KR 580 VI 53 ( ekvivalent fy 8253 ):
| a ) | 1 µs | d ) | 1 ms | |
| b ) | 10 µs | e ) | 10 ms | |
| c ) | 100 µs | f ) | 100 ms |
Technická data:
napájecí napětí
UCC = +5V ±0,25V
odběr proudu stanovený dle katalogových údajů a osazení desky
ICC = 1 000mA
rozměry modulu
20 x 130 x 186,5 ( mm ) ( š x c x d )
hmotnost
max. 120g
napěťové úrovně TTL:
0 ≤ L ≤ 0,8 ( V )
2 ≤ H ≤ 5,5 ( V )
vstupní signály
ADR8 až ADR15,
IOW, IOR,
INIT aktivní v " 0 "
výstupní signály
INT3 aktivní v " 0 "
vstupní a výstupní signály
DAT0 až DAT7
