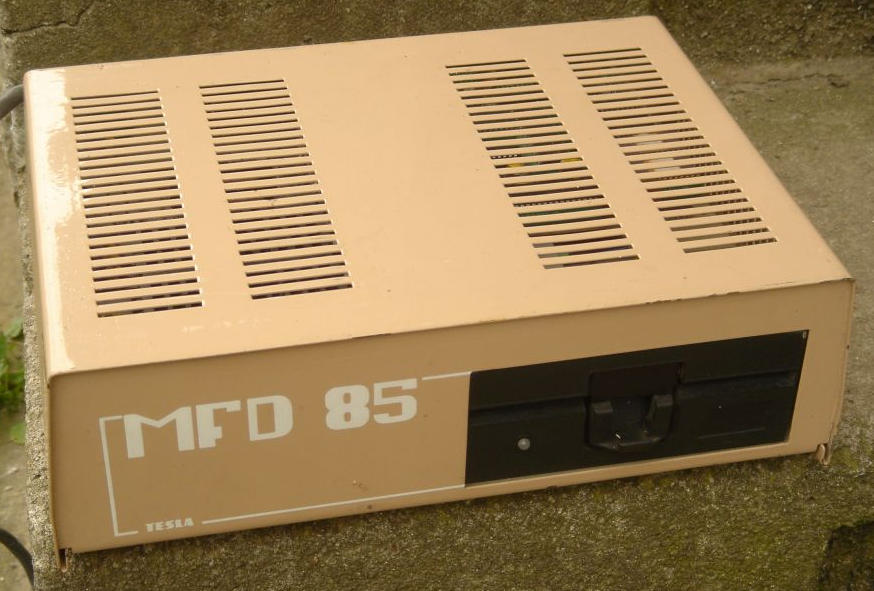

MFD-85

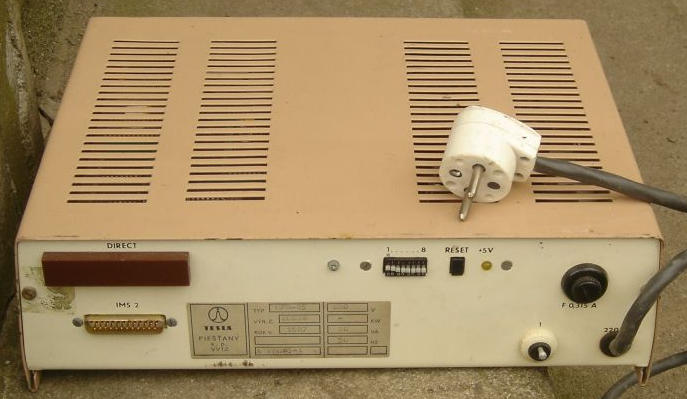

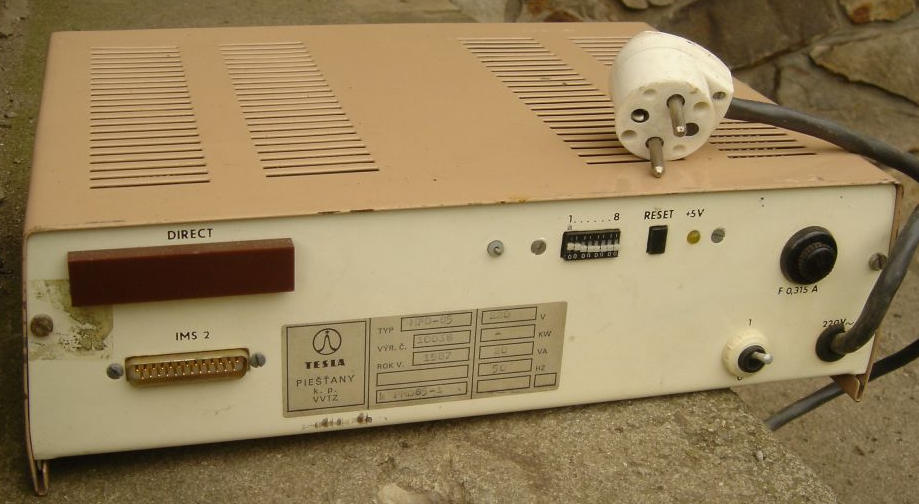

MFD-85 je inteligentní disketová jednotka tj. obsahuje radič s mikropočítačem. Po menší úpravě vyniklo z MFD-85 PMD-30. Více zde.

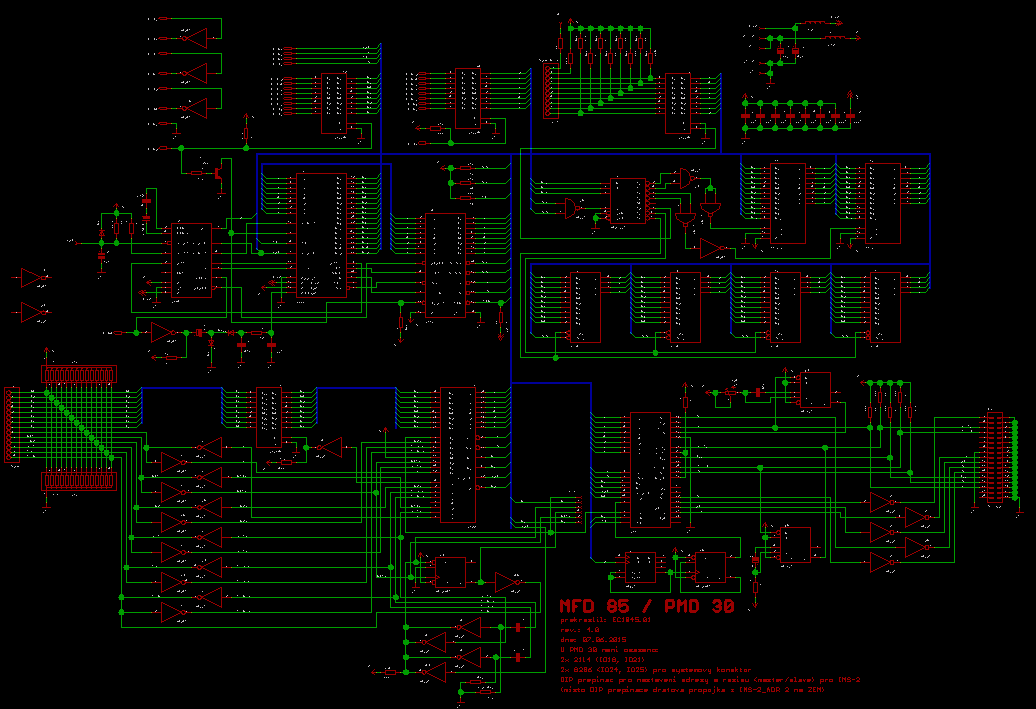

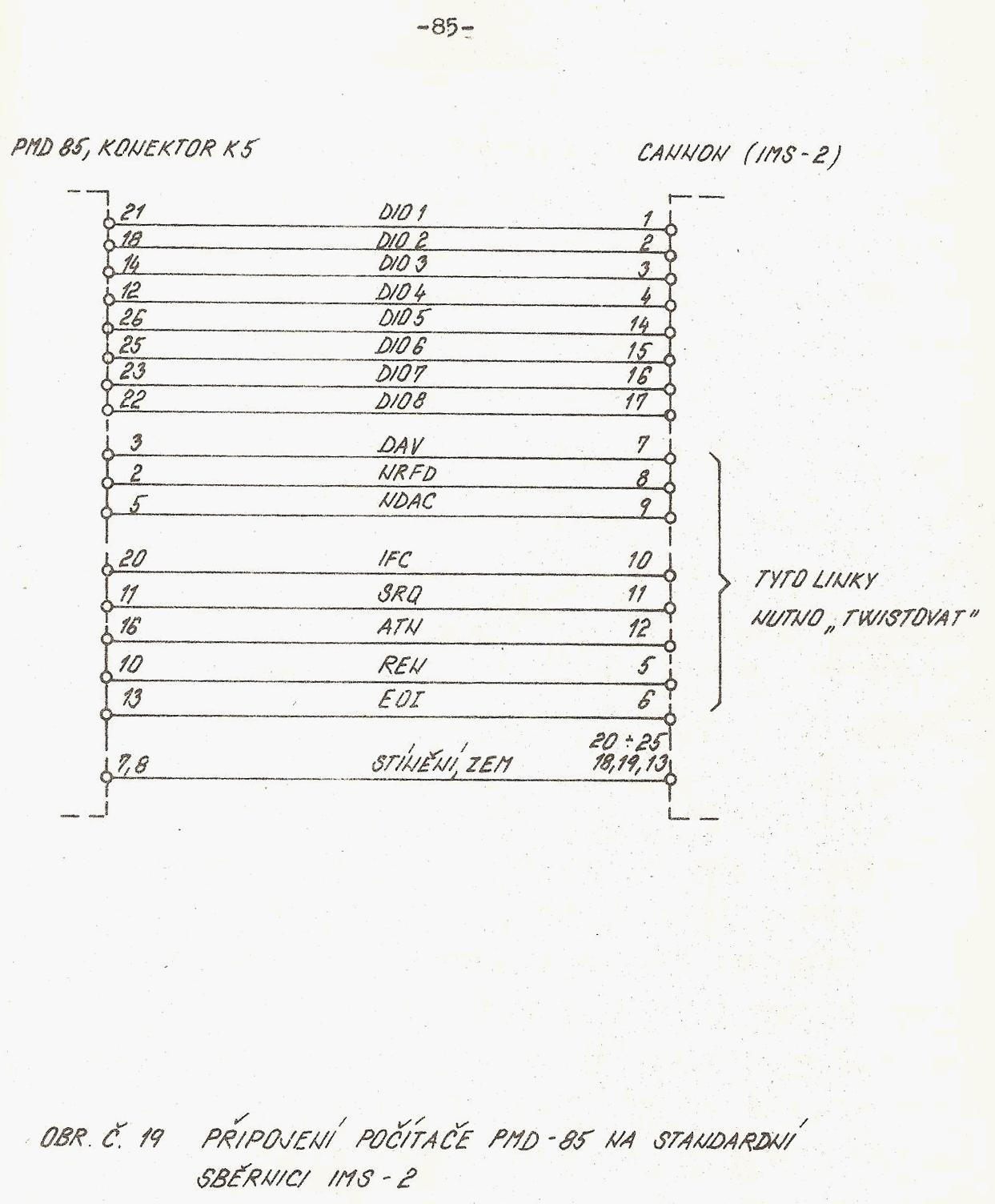

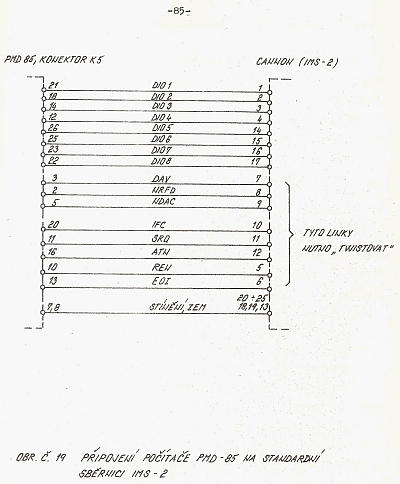

Schéma zapojení

Schéma MFD-85 a černobílá verze ZDE.

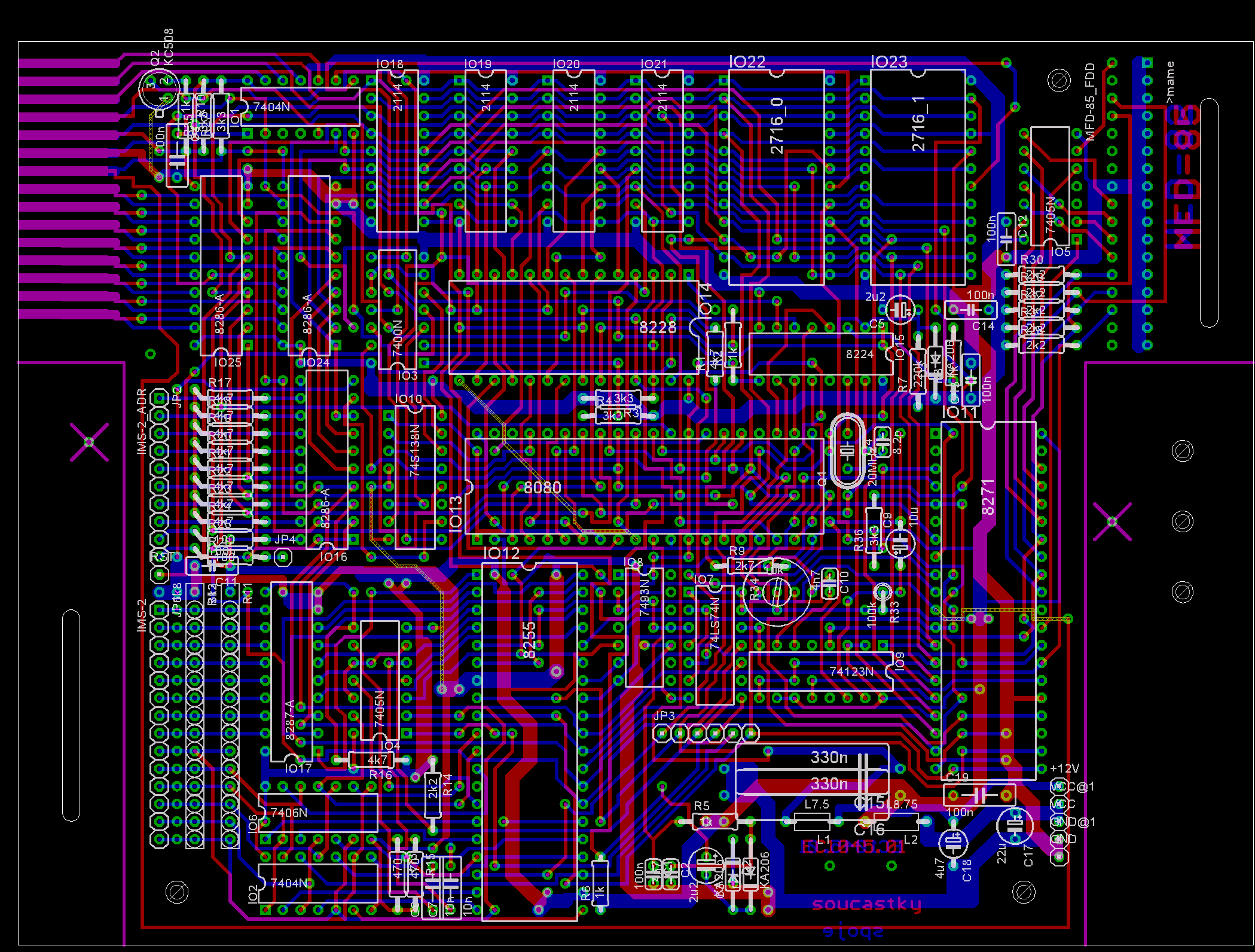

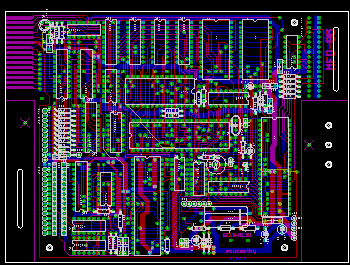

Rozmístění součástek

Výkres osazeni

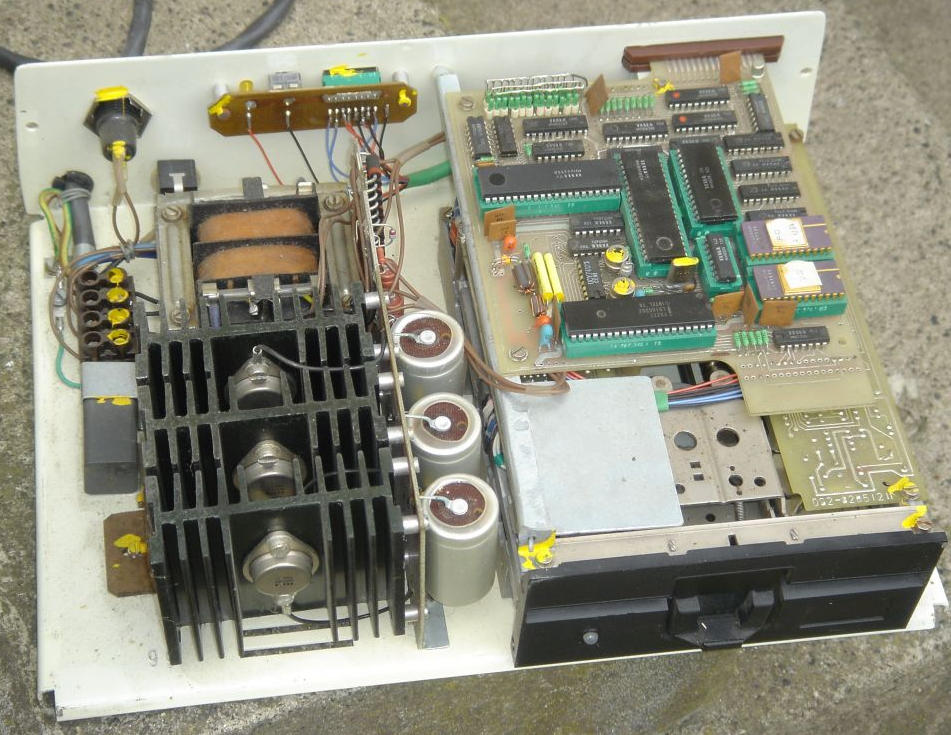

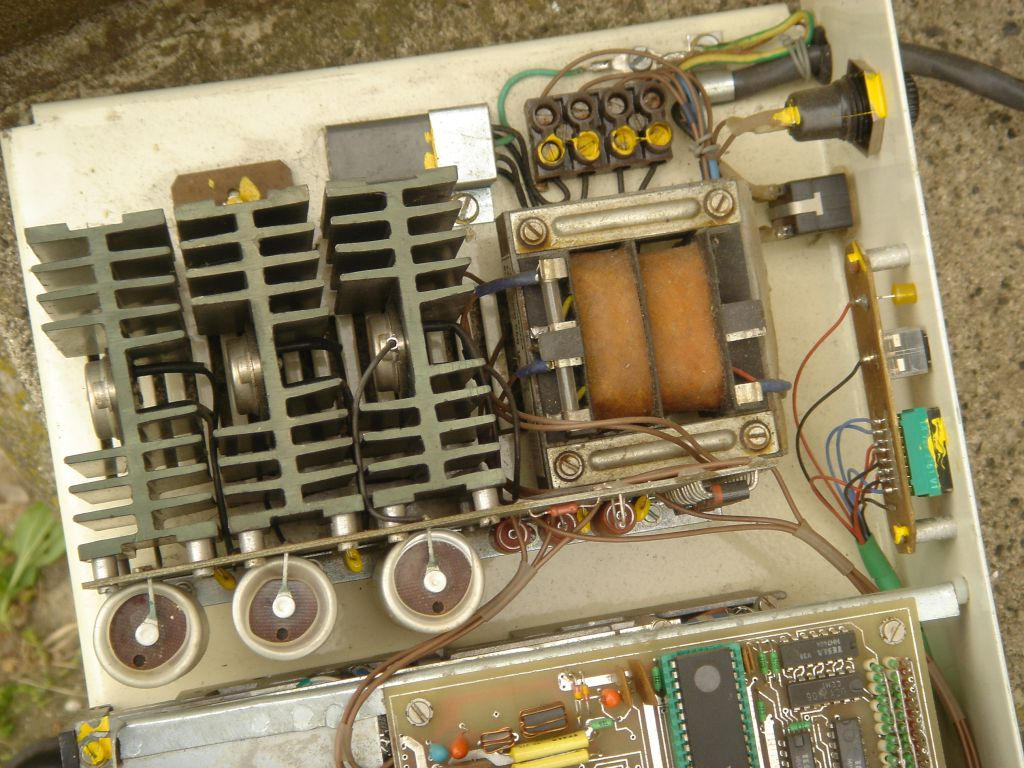

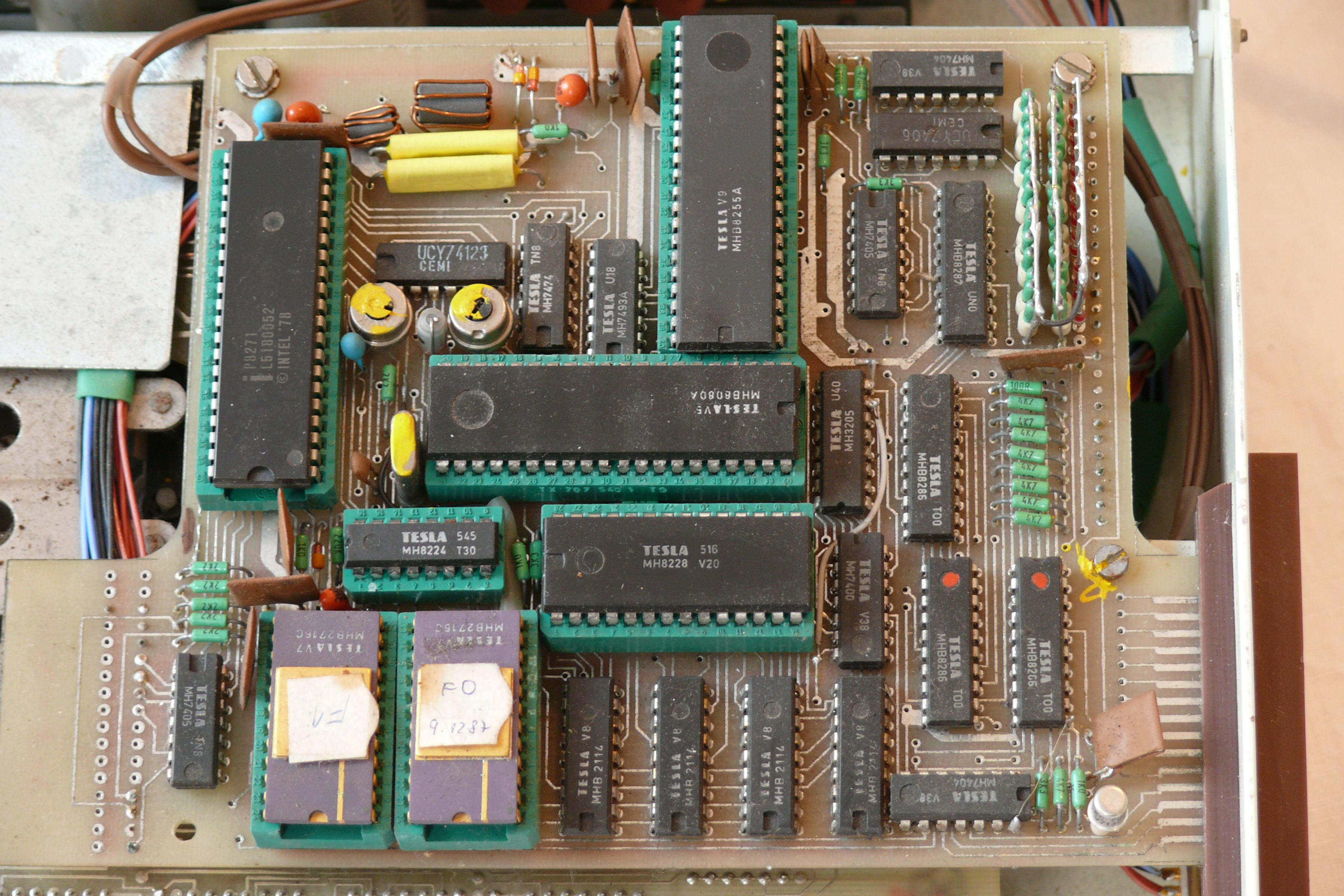

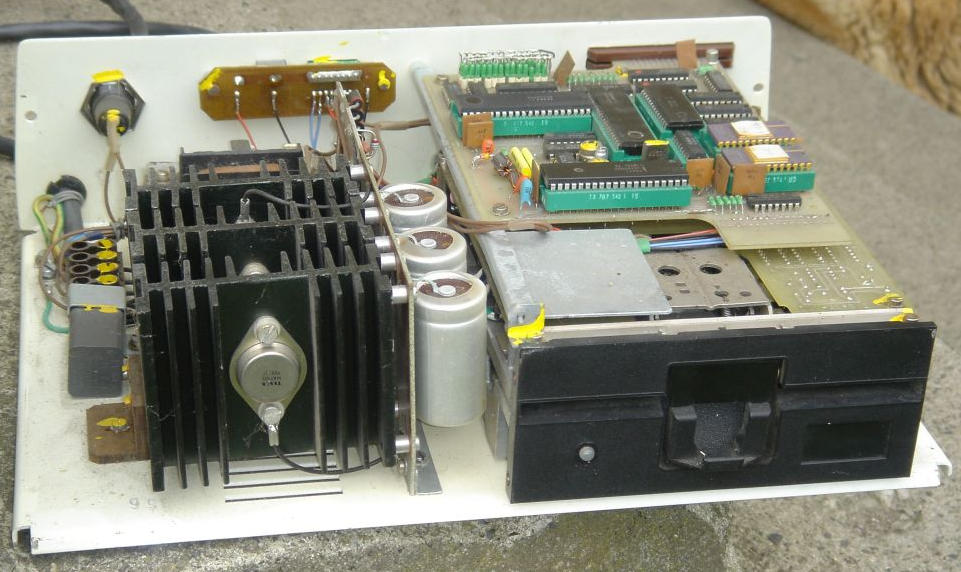

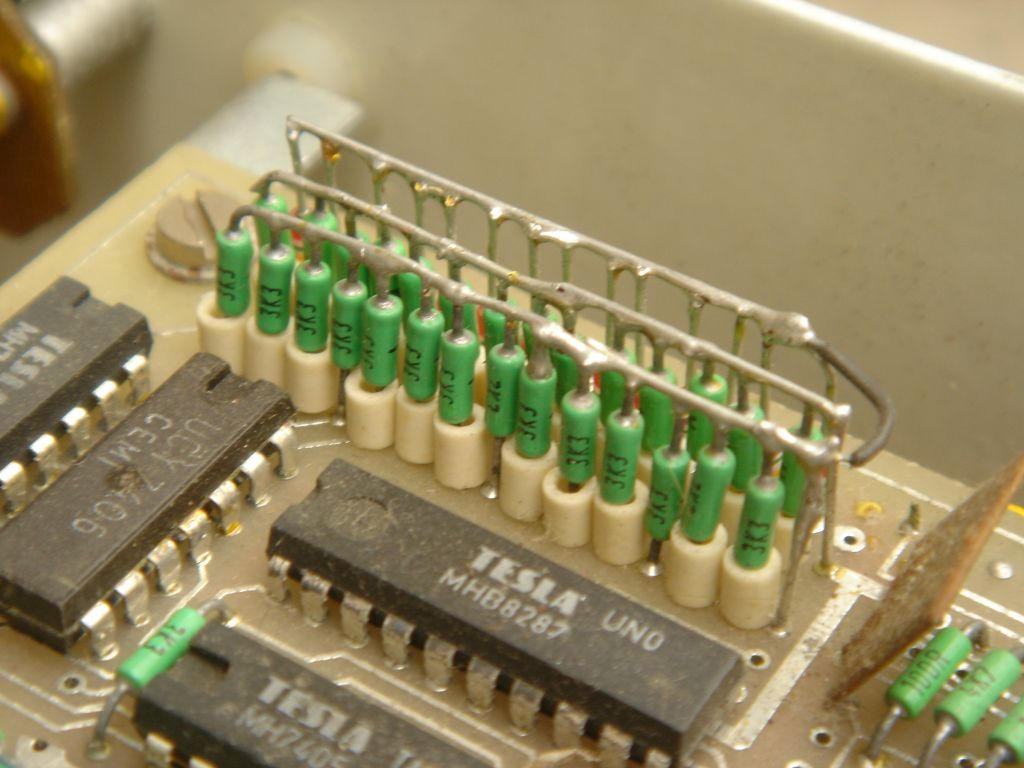

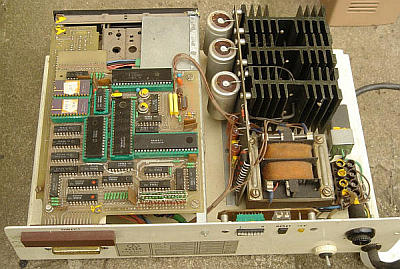

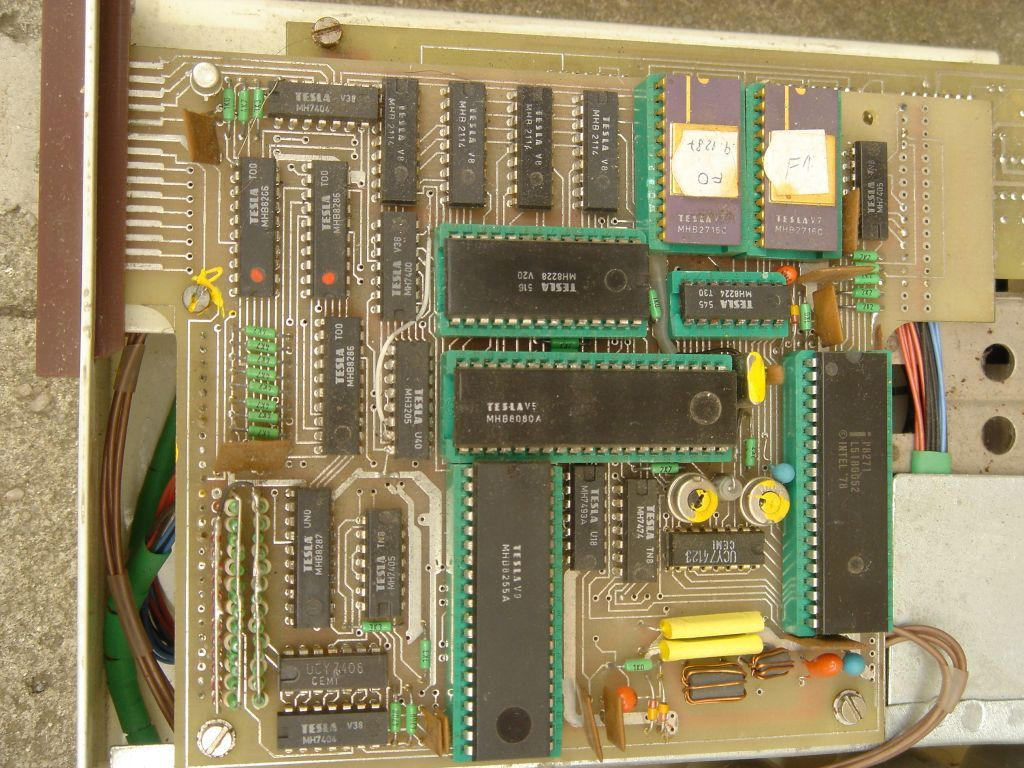

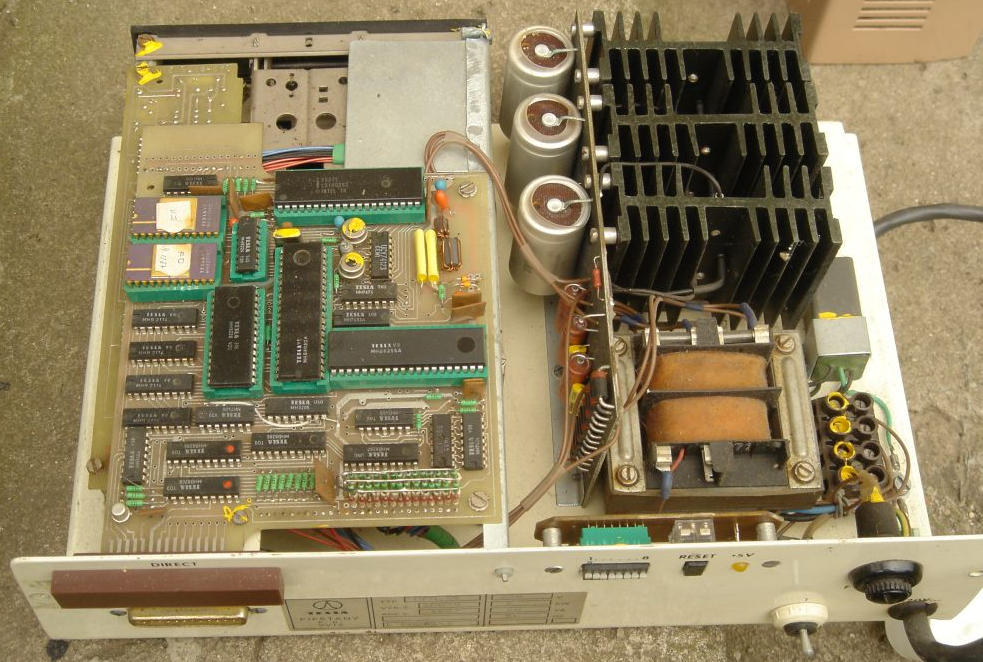

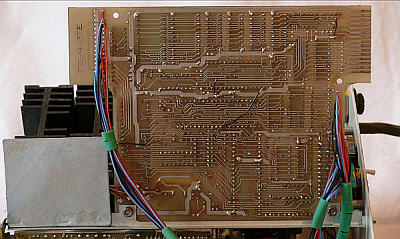

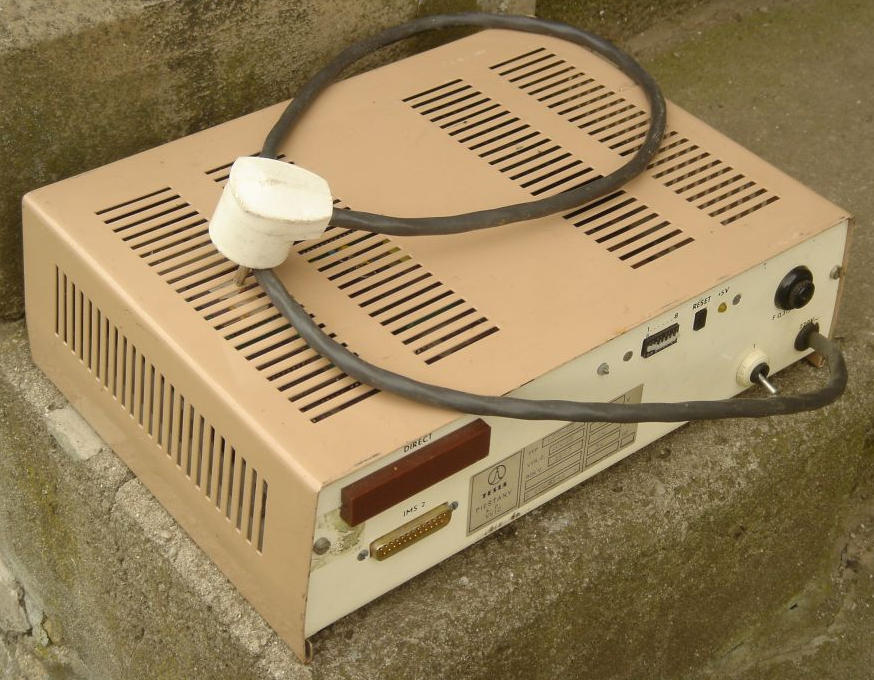

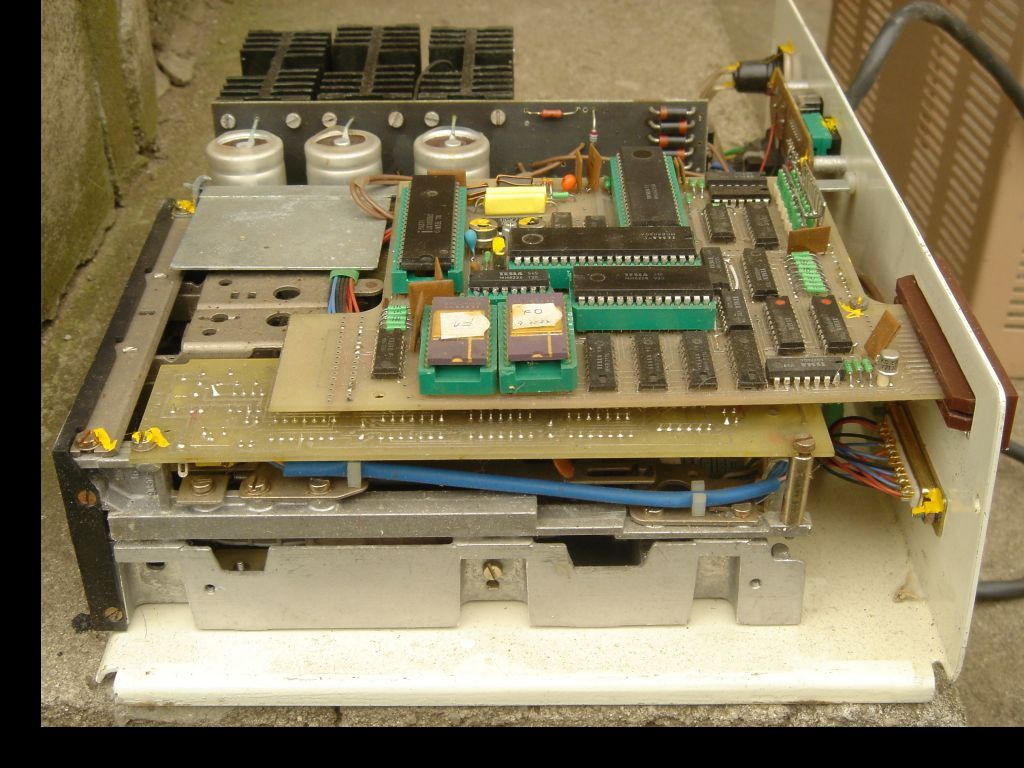

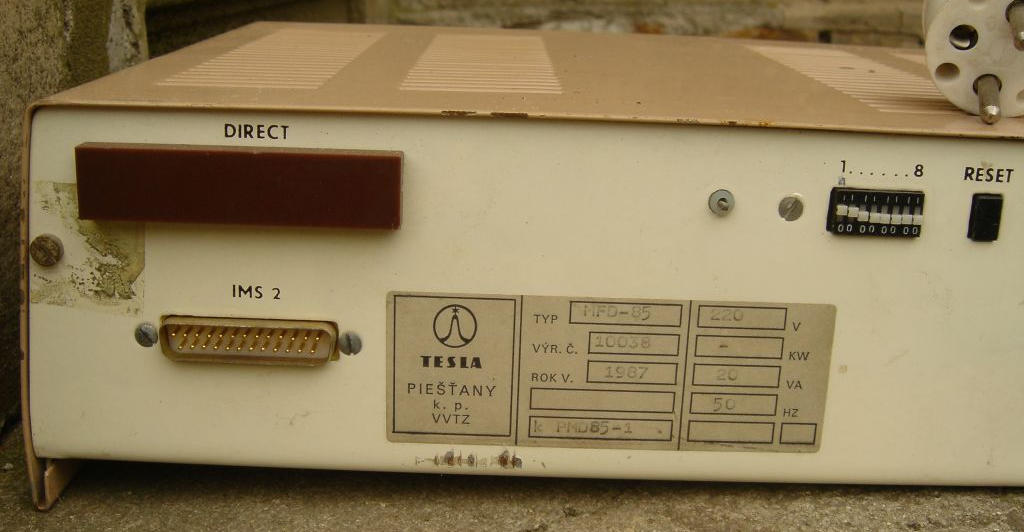

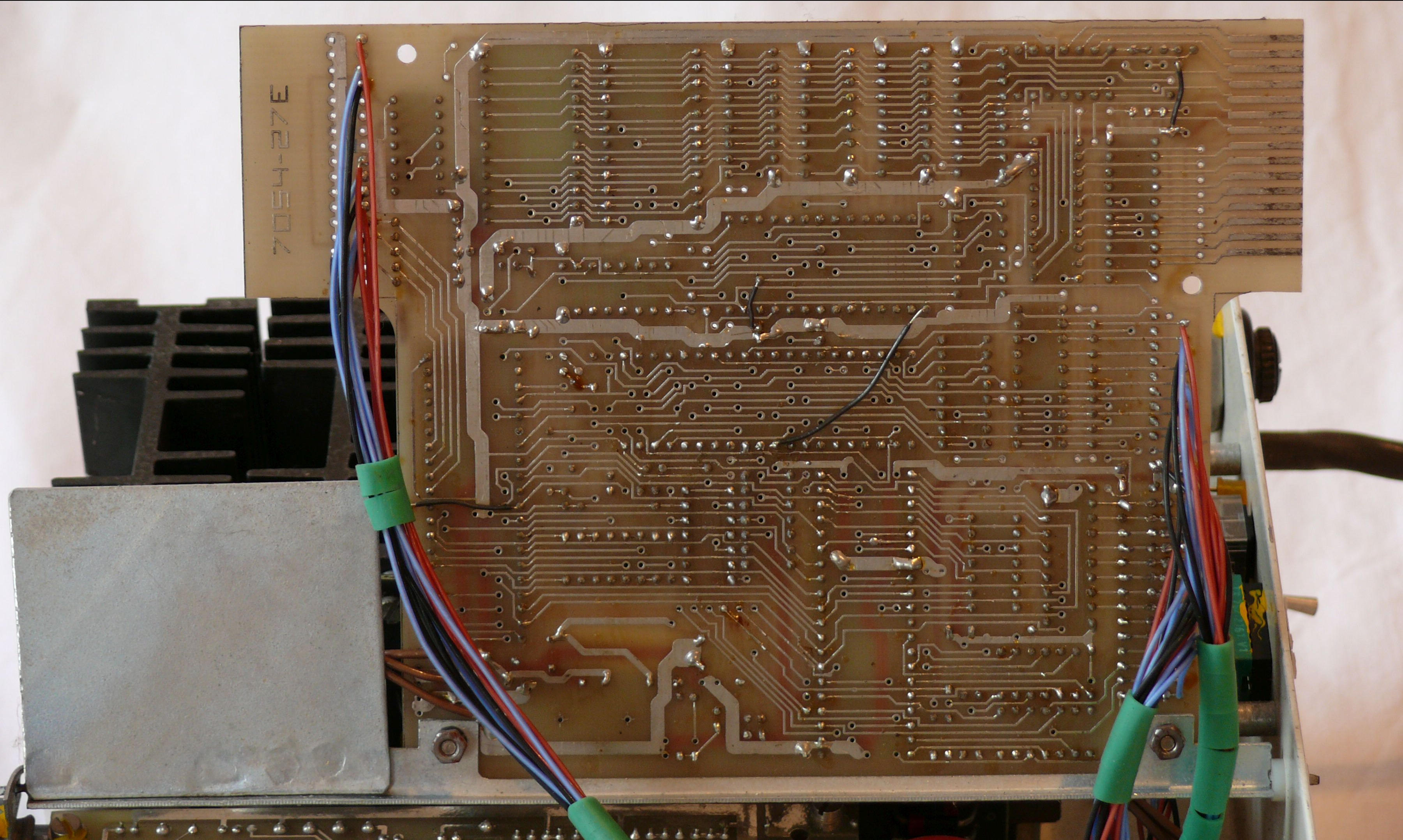

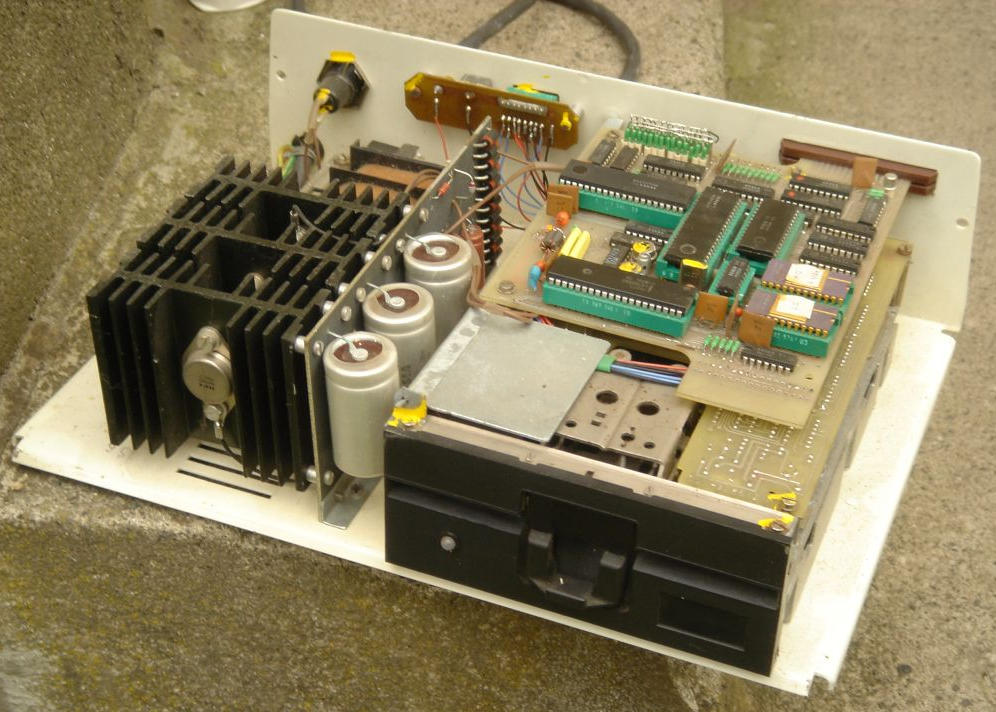

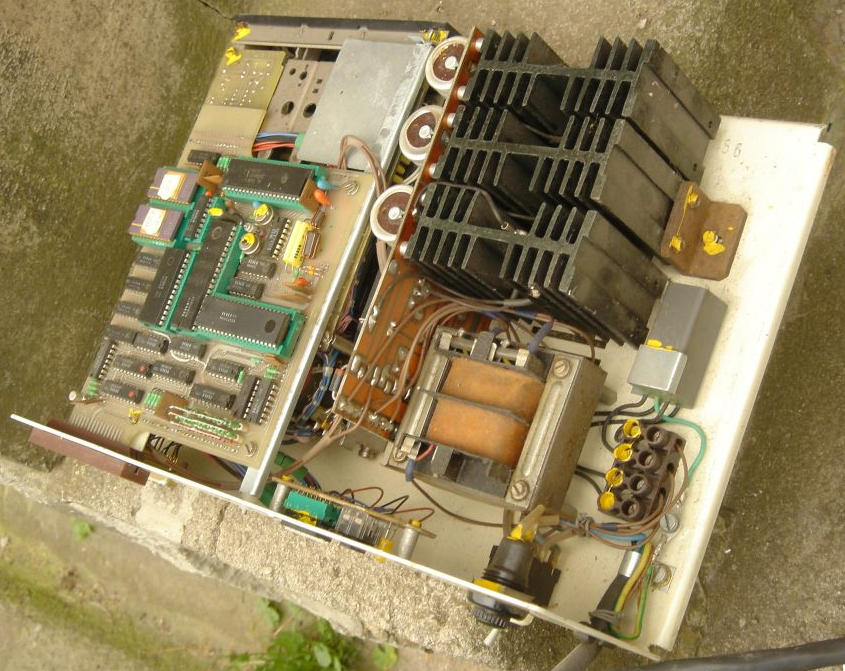

Trochu technického porna
