Bez označení a známek typového štítku. Číslo DPS je shodné s PMD 85-3 (1PB 003 80) … že by šlo o
ranou vývojovou verzi PMD 85-3 ???. Napájecí konektor je WK462 48, anténní výstup přes BNC a DIN5
šroubovací 6AF 282 18 nezapojen, držáky konektorů jsou přišroubovány místo standardního přinýtování.
Na modulu rozhraní jsou osazené jen nezbytně nutné součástky tj. budiče pro systémový K1, 8253 a
8251 s obvody pro kazeták. Klávesnice V1 a bez ROM modulu.
Mikropočítač

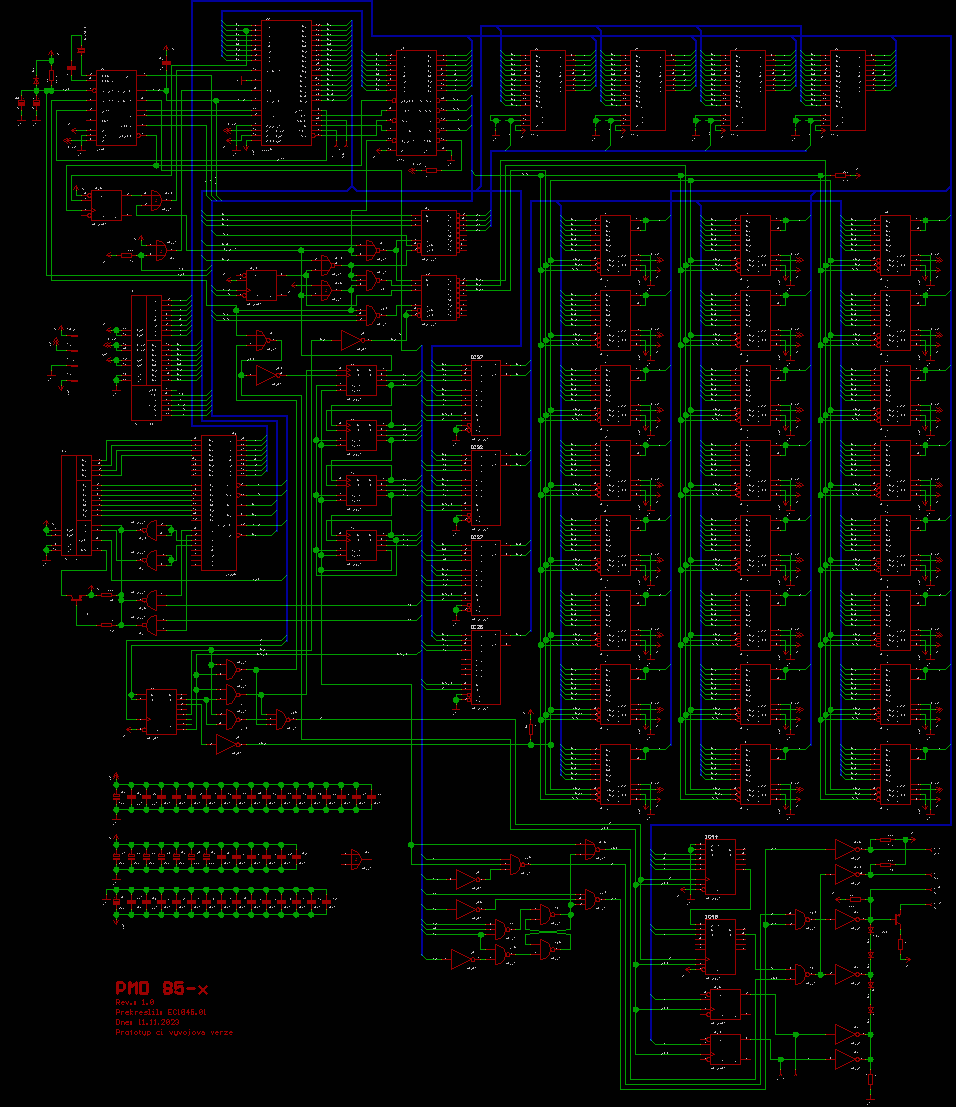

Schéma PMD 85-? a černobílá verze ZDE.

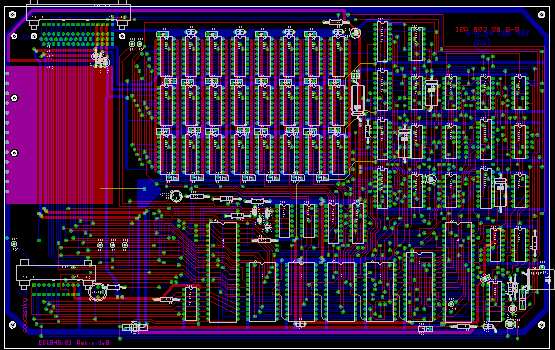

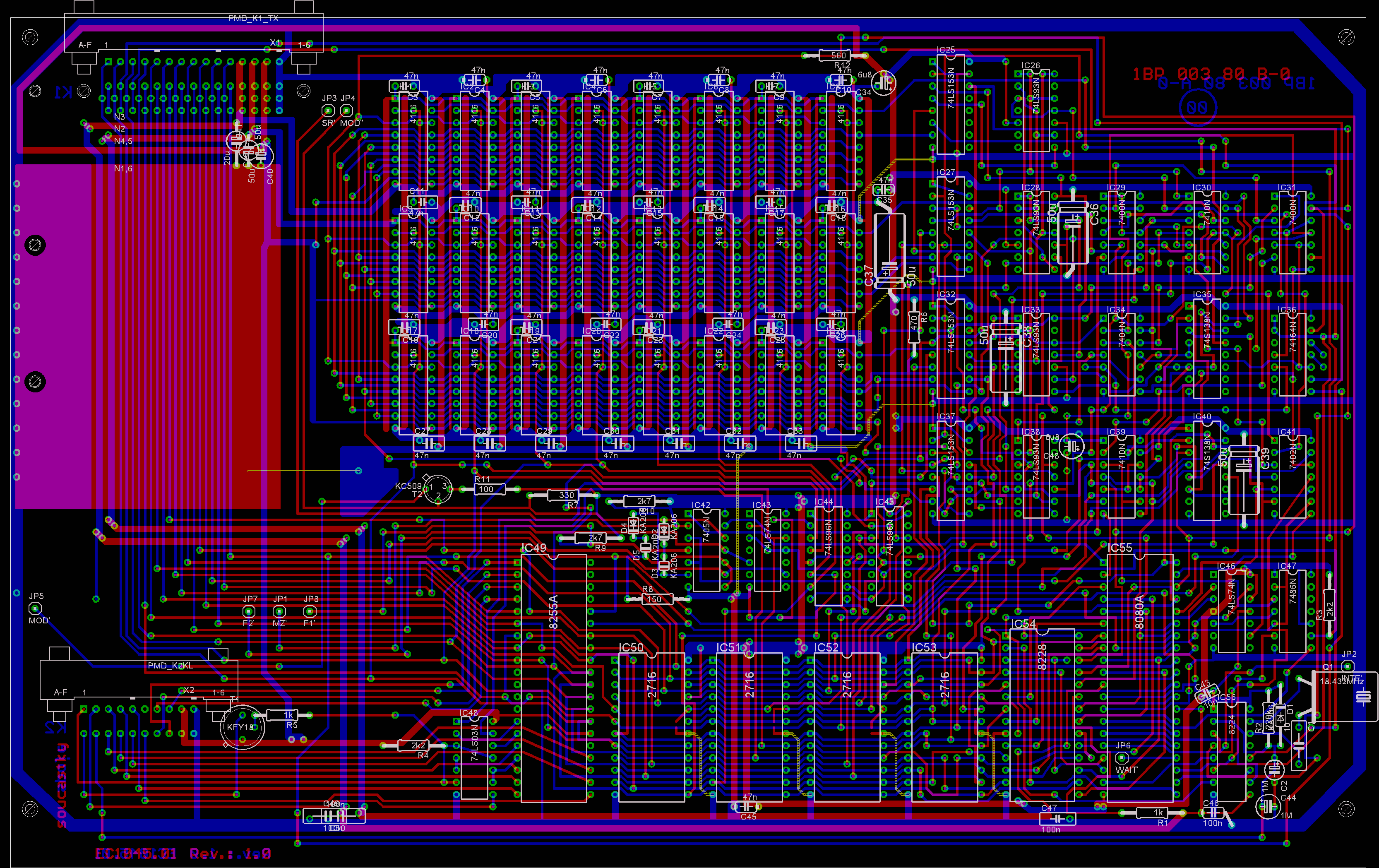

DPS PMD 85-?
Klávesnice
Schéma klavesnice a černobílá verze ZDE.
DPS klávesnice
Modul rozhraní
Schéma rozhrani a černobílá verze ZDE.
DPS rozhrani
