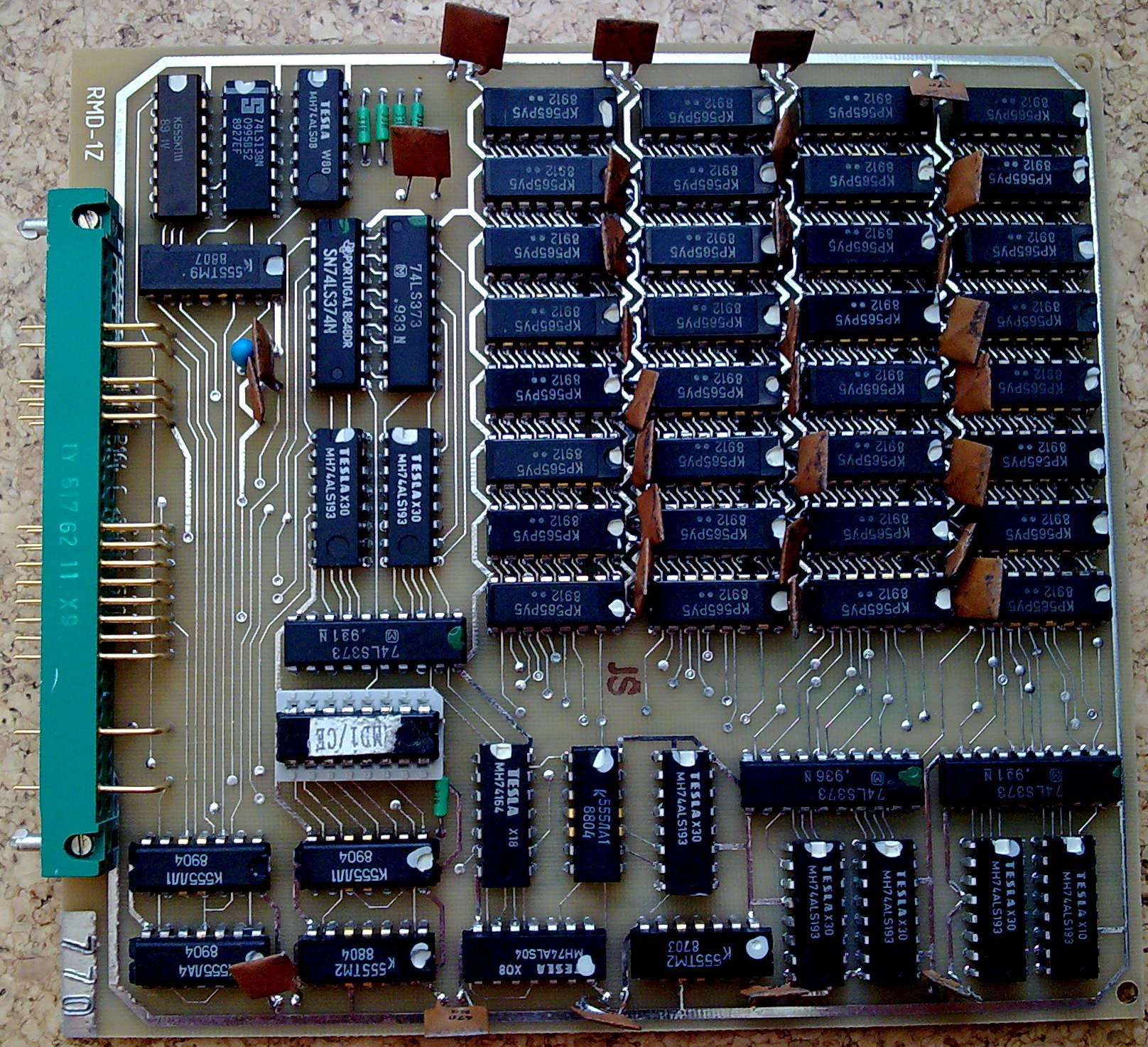

RMD-1

Schéma získáno metodou zpětného inženýrství. Nesouhlasí rozpiska součástek se schématem.

Rozdíl mezi RMD-1 a RMD-1Z je pouze v nazvu.

OCR návodu RMD-1Z

TESLA ELTOS STÁTNÍ PODNIK

DIZ

SAPI-1

APLIKAČNÍ PŘÍRUČKA

RMD-1

Obsah:

1. Úvod
2. Technické parametry
3. Instalace
4. Popis funkce
5. Programování
6. Testování
7. Údržba
8. Všeobecné údaje
9. Bezpečnostní požadavek
10. RMD-1 zapojení X1
11. Rozpiska součástí RMD-1
12. Rozložení součástek RMD-1
13. Schéma desky RMD-1

Úvod

Deska ramdisku RMD-1 obsahuje 256 K Byte dynamické paměti RAM (při osazení obvody 41 256 až 1 M Byte). Deska je určena do systémů SAPI-1 pracujících s procesorem JPR-1 nebo JPR-1Z, které používají radič pružných disku RPD-1 nebo FDC-1

Desku je možno adresovat v celém I/O adresným prostoru. Adresace se volí výměnou paměti PROM.

Účelem aplikační příručky je poskytnout uživateli základní informace pro instalací a použití desky RMD-1.





Technické parametry

Napájení desky:	+ 5V +-5%
Odběr proudu:	max 0,6A
Rozměr desky:	140 x 150 x 15 mm
Hmotnost:	180 g
Kapacita paměti	256 K Byte (4164)
	1 M Byte (41256)
Nastavení adresy desky:	40H až 43H
Způsob adresace:	IOR , IOW

Všechny logické vstupy a výstupy v úrovních TTL jsou výkonově a časově přizpůsobeny sběrnici SAPI-1.





Instalace

Před instalací jednotku RMD-1 zkontrolujeme, zda nedošlo během přepravy nebo skladování k mechanickému poškození desky nebo konektorů.

Jednotku ramdisku RMD-1 je možno připojit na sběrnici typu ARB-1 nebo IOB-1 systému SAPI-1.

Po zasunutí ramdisku RMD-1 do vany a připojení na sběrnici kontrolujeme, zda nedošlo k nedovolenému zatížení sběrnice.





Popis funkce

Deska RMD-1 prakticky simuluje činnost řadiče pružných disků, kde je magnetické medium nahrazeno dynamickou pamětí RAM. Protože veškeré operace probíhají v paměti RAM, odpadají mechanické akce disketové mechaniky (nalezení stopy, přiklopení hlavy atp.).Tím dochází k podstatnému zrychlení práce se soubory a daty, setři se disketová mechanika i vlastní záznamové medium.





Programování

Adresový dekodér desky je tvořen pamětí PROM (74S287) v patici. Tím je umožněno libovolné umístění do adresového prostoru periferních zařízení.

Deska RMD-1 je určena pro práci v jednotce JZS-1 popř. JZS-1A. Do kompletního mikropočítačového systému se doplňuje dalšími deskami. Minimálně deskou JPR-1Z (JPR-1A), AND-1Z (AND-1A), RAM-1z (RAM-1A) a řadičem pružného disku RPD-1 popř. FDC-1.

Po zapnutí mikropočítače je nutno ramdisk inicializovat krátkým programem. Před vypnutím mikropočítače je nutno data z ramdisku překopírovat na disketu.




Dodatek (není součástí dokumentace)

obsazeni V/V prostoru standardní

	pouze zápis
40H	zápis adresy A16 - A19 (pro 256KB platné jen A16 - A17)
41H	zápis adresy A0 - A15 (A0 - A7 se nastaví na 00H)
43H	připraví RAMDISK na čtení
45H	zápis adresy A0 - A15 (A0 - A7 se nastaví na 80H)
	zápis a čtení
42H	zápis a čtení dat

po každém zápisu či čtení dojde ke zvýšení adresy a je tak možno přenést až 64kB

dekodér řešen pomoci PROM adresa může byt v celém rozsahu adres 00H-FFH
deska zabírá 5 adres pro zápis a 1 adresu pro čtení

obsah PROM 74s287 (INTELHEX) standardní

:20000000FFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFF00
:20002000FFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFE0
:20004000FBFEFDF7FFFEFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFD0
:20006000FFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFA0
:20008000FFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFF80
:2000A000FFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFF60
:2000C000FFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFF40
:2000E000FFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFF20
:00000001FF





Testování

Jednotka ramdisku RMD-1 je ve výrobním závodě testována pomocí specielního testovacího programu.





Údržba

Údržba desky spočívá v udržování kontaktů FRB konektorů. Tyto kontakty je nutno chránit před znečištěním a mechanickým poškozením, aby byla zajištěna spolehlivá funkce systému. Před každým zasunutím desky do sběrnice je nutno zkontrolovat, zda nejsou špičky konektoru ohnuty, aby nedošlo k jejich ulomení. Servis desky zajišťuje dodavatel systému TESLA DIZ prostřednictvím servisních středisek. V případě odeslání desky do opravy je nutno ji zabalit do původního přepravního obalu.





Všeobecné údaje

Pracovní podmínky:	teplota okolí	+5°C až +40°C
	relativní vlhkost	40 - 80% při 30°C
	prostředí	neklimatizované,
		bez agresivních plynů a par
	atmosfér. tlak	84 - 107 kPa
	prašnost	max. 1mg/m3
	částice	max. 10 µm
	vibrace-odolnost	0,1 mm při 25 Hz

Krytí dle ČSN 33 0330 je IP 00.

Deska je napájena ze zdroje, který odpovídá ČSN 36 9060.

Kvalifikace obsluhy a údržby - pracovník poučený podle § 4 vyhlášky 50/78 Sb.

Skladování: skladovací prostor musí být suchý, dobře větraný bez mechanických otřesů a chemických vlivů, skladovací teplota musí být v rozmezí -5 až +35°C a relativní vlhkost max. 75%, výrobky musí být skladovány v neporušeném obalu, při vybalování systému (zvláště v zimním období) je nutné ponechat výrobek v přepravním obalu 4-5 hodin v pracovních podmínkách, aby nedošlo k orosení desek.

Záruka: dodavatel ručí za jakost výrobku po dobu 6 měsíců ode dne splnění dodávky za předpokladu, že deska nebyla mechanicky poškozena hrubým, nebo neodborným zásahem.





Bezpečnostní požadavek

Všechna zařízení a přístroje připojené na vstupy jednotky damdisku RMD-1 musí splňovat požadavek ochrany zvýšenou isolací podle normy ČSN 36 9060 na min. 2,5 kV.





RMD-1 zapojení X1

číslo konektoru: X1	konektor: TY 517 6211
deska: RMD-1	klíčování: C6

číslo	signál	název	typ
(PIN)
1
2
3
4
5
6
7
8
9
10	/IOR	čtení z portu	INP
11
12	/IOW	zápis do portu	INP
13
14
15	+5V	napájení	NAP
16	+5V	napájení	NAP
17	+5V	napájení	NAP
18	+5V	napájení	NAP
19	0V	napájení	NAP
20	0V	napájení	NAP
21
22
23
24
25
26
27
28
29
30
31	D4	data	BD
32	D3	data	BD
33	D6	data	BD
34	D5	data	BD
35	D2	data	BD
36	D7	data	BD
37	D0	data	BD
38	D1	data	BD
39	A1	adresa	INP
40	A0	adresa	INP
41	A3	adresa	INP
42	A2	adresa	INP
43	A5	adresa	INP
44	A4	adresa	INP
45	A7	adresa	INP
46	A6	adresa	INP
47
48
49
50
51
52
53	0V	napájení	NAP
54	0V	napájení	NAP
55
56
57
58
59
60	fi2	hodiny fi2	INP
61
62

INP	vstupní
BD	obousměrný
OUT	vstupní
NAP	napájení





Rozpiska součástí RMD-1

Součástka		Pozice
Odpor	TR 191 33RJ	R1-R5
Kondenzátor	TE 132 10M	C1
	TK 783 47n(63n)	C2-C34
I.O.	74LS257 (K555 KP 11)	D1
	74LS138 (K555 ID 7)	D2
	74LS08 (K555 LI 1)	D3
	74LS174 (K555 TM 9)	D4
	74LS374 (K555 IR 23)	D5
	74LS373 (K555 IR 22)	D6,D9,D20,D23
	74LS193 (K555 IE 7)	D7,D8,D17,D21,D22,D24,D25
	74S287 (74S571)	D10
	74LS32 (K555 LL 1)	D11,D12
	74LS10 (K555 LA 3)	D13
	74LS74 (K555 TM 2)	D14,D19
	74 164 (74 LS 164)	D15
	74LS 20 (K555 LA 1)	D16
	74LS 04 (K555 LN 1)	D18
	4164 (K565 RU 5 G)	D26-D57
Konektor	FRB TY 517 62 11	X1

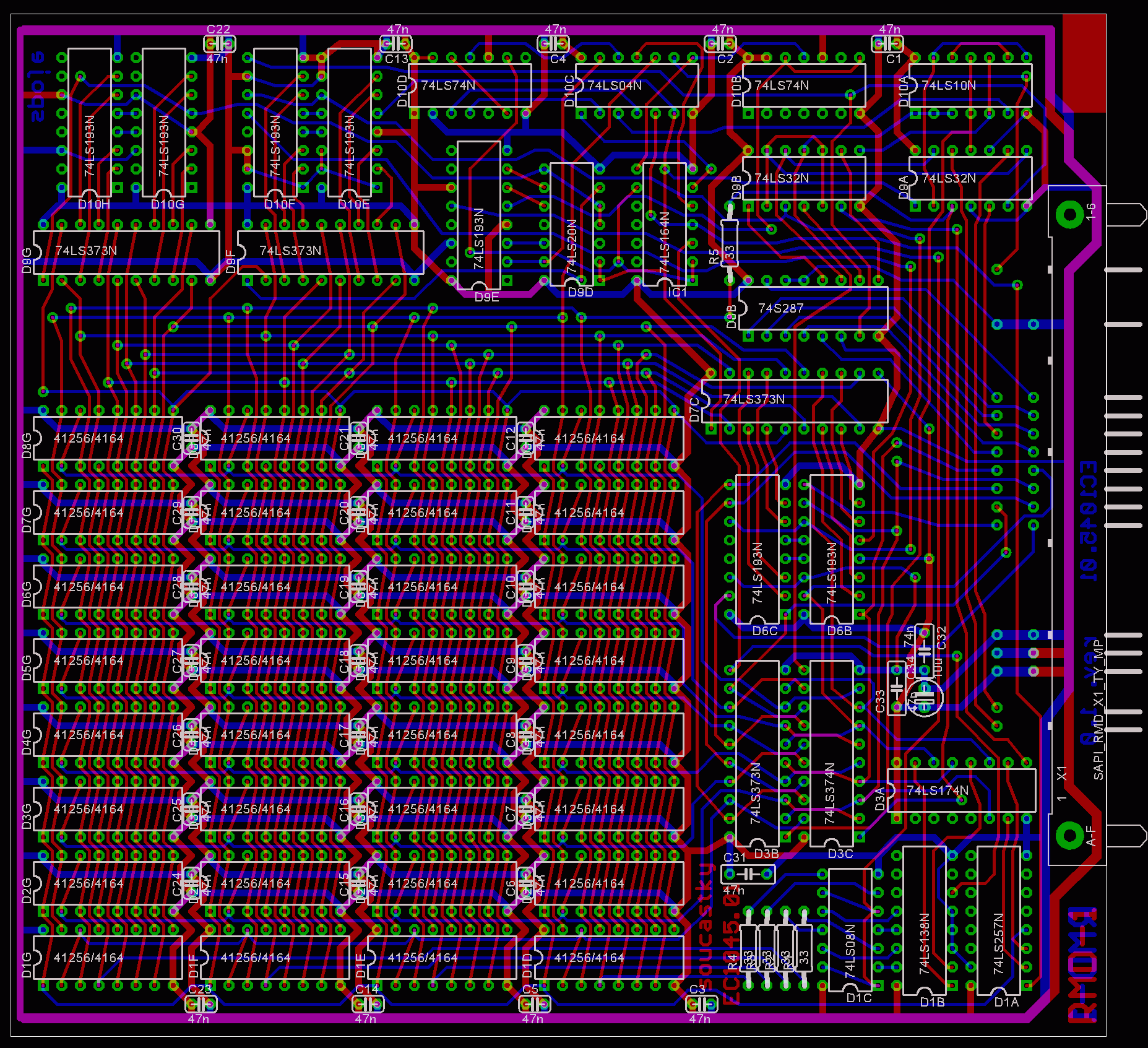

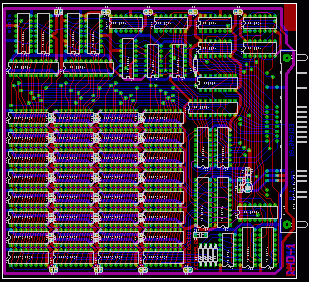

Rozloženi součástek RMD-1


Výkres osazeni

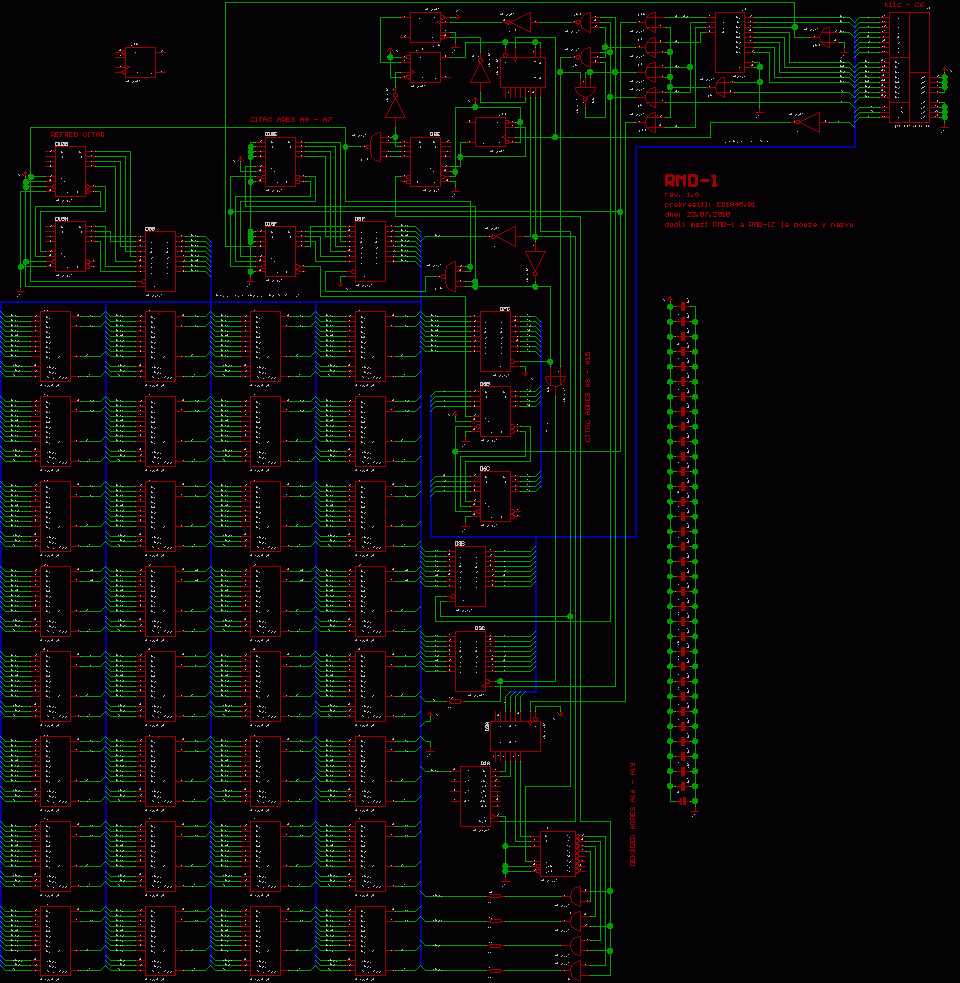

Schéma desky RMD-1


Schéma RMD-1 a černobílá verze ZDE.

















Popis a vyobrazení v této příručce jsou nezávazné a výrobní závod si vyhrazuje právo v duchu technického rozvoje a v zájmu uživatelů přístrojů provádět změny sloužící zlepšení funkce a spolehlivosti přístrojů. Z toho důvodu se nemusí všechny údaje v textu a všechna vyobrazení shodovat s dodaným pří strojem.















Vývoj:

VÝZKUMNÝ ÚSTAV VZDUCHOTECHNIKY k. ú. o.
NOSITEL ŘÁDU RUDÉ HVĚZDY A STÁTNÍHO VYZNAMENÁNÍ ZA VYNIKAJÍCÍ PRÁCI
108 03 PRAHA 10 - MALEŠICE, POČERNICKÁ 96





Výrobce:



TESLA LIBEREC





Dodavatel:

TESLA- ELTOS-DIZ

poštovní schránka 27

pošta 45

145 00 Praha 4
