Z-142

K desce Z-142 nemám dokumentaci, schéma získáno metodou zpětného inženýrstvý.

Stručný popis funkce.

Deska obsahuje 4x 8 bitový vstupní porty. Při změně vstupních dat dojde k vyvolání hladinového přerušení, které se zruší při přečtení z portu, kde došlo ke změně. Pomocí propojek na desce nebo v kabelu lze určit z kterého portu dojde k přerušení. Vstupy portu jsou ošetřeny ochrannými obvody tudíž je možno pracovávat signály výši než +5V (pouze kladné napětí).

Adresace desky

Deska zabírá 4 po sobě jdoucí adresy pouze pro čtení. Desku lze adresovat v celém adresném prostoru s krokem čtyř adres.

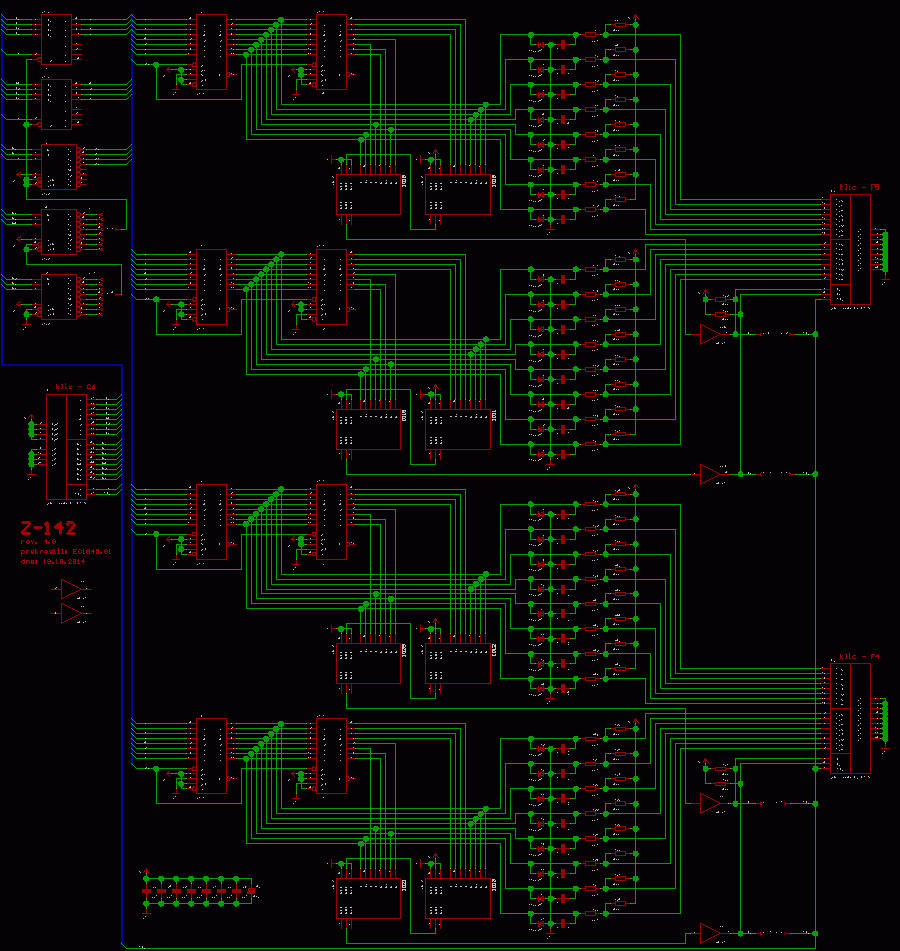

Schéma Z-142 a černobílá verze ZDE.

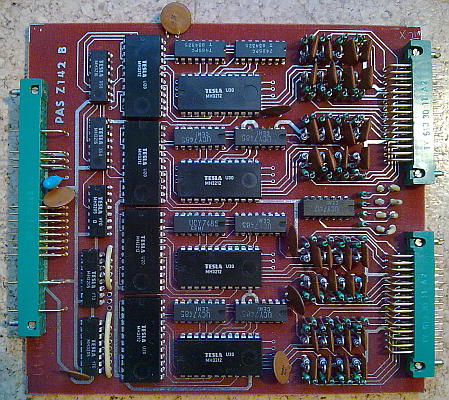

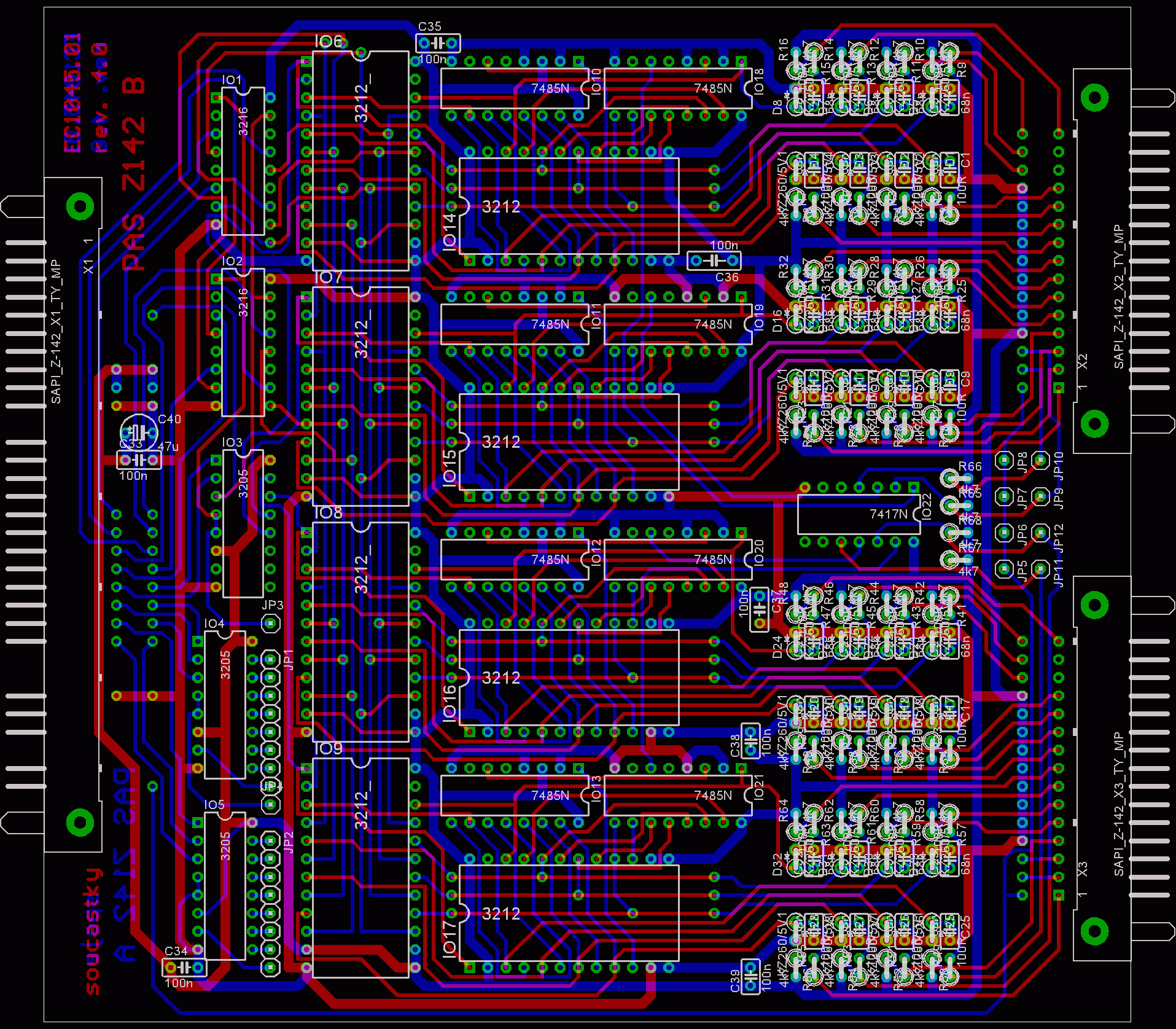

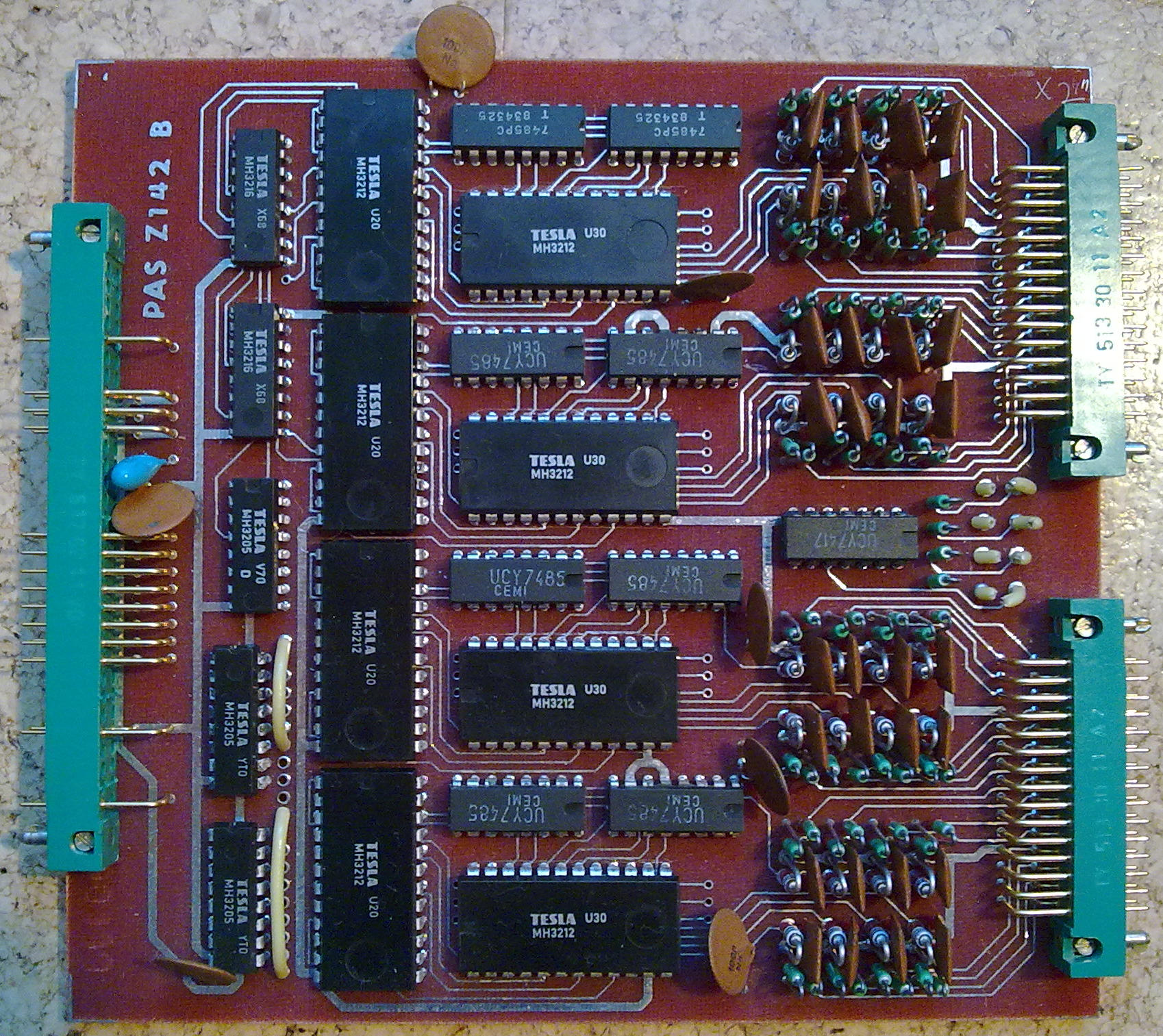

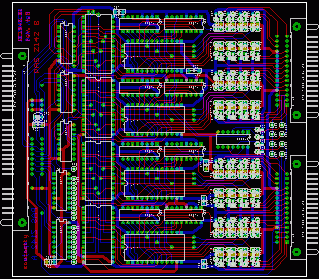

DPS Z-142
