TTL / Testovací klávesnice pro tiskárny CONSUL 211x ???

Tester tiskáren CONSUL 211x ???

Ke klávesnici nemám dokumentaci, torzo schéma získáno metodou zpětného inženýrství.

Stručný popis klávesnice.

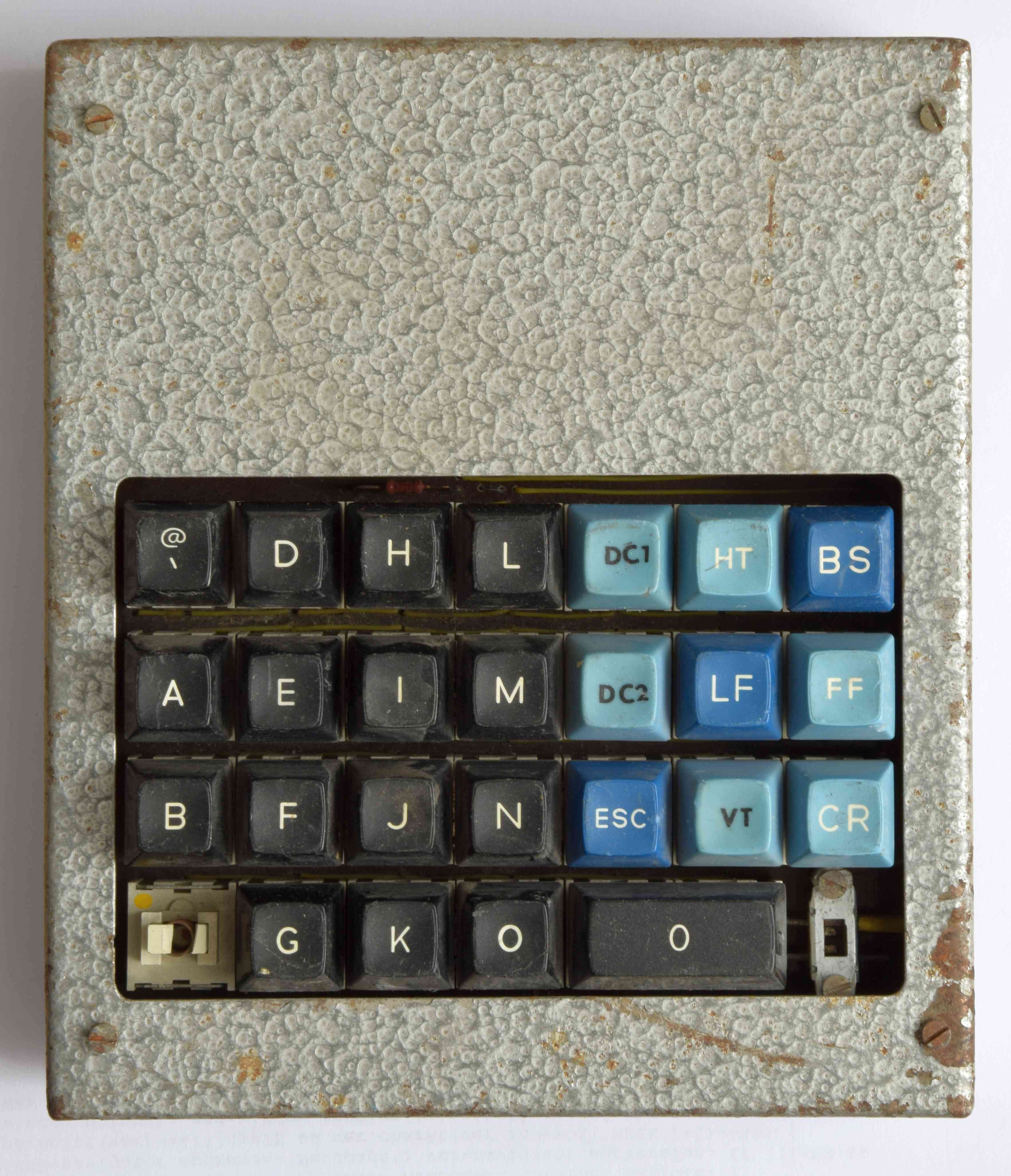

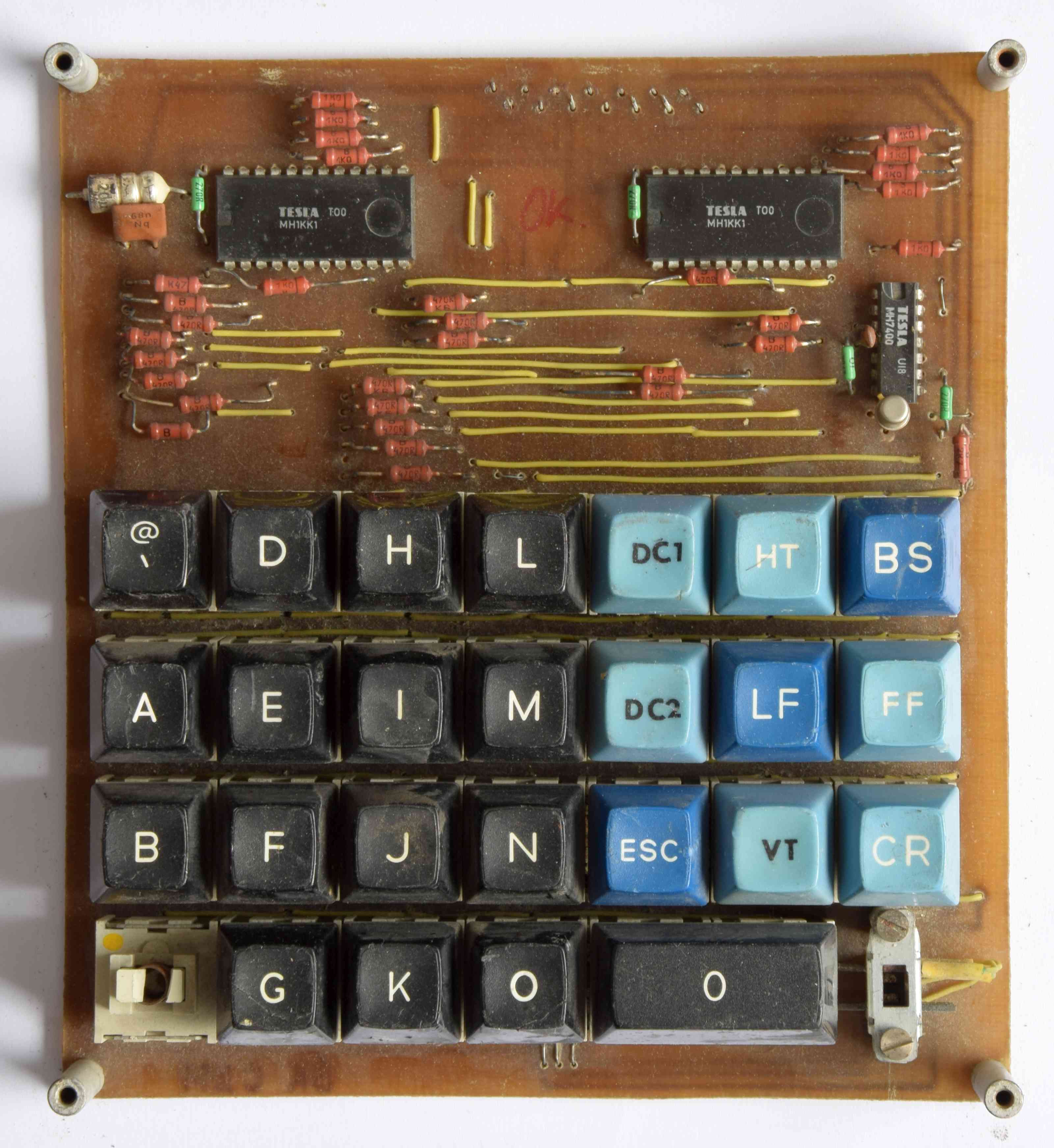

Klávesnice je postavená na hallových snímačích MH1SD1 které mají dva oddělené výstupy s otevřeními kolektory, které umožňují zapojení typu montážní OR. V klávesnici jsou použity kodéry klávesnic MH1KK1 které dosti zjednodušují konstrukci. Je možnost generovat devět řídících kódů (HT, LF, VT, BS, FF, CR, DC1, DC2 a ESC) a šestnáct znaku ve dvou registrech (@ až O a ‘ až o) k přepínání registru slouží přepínač typu ISOSTAT. Z číslic jde generovat jen nula.

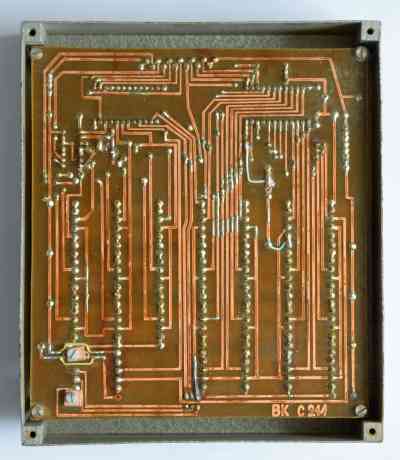

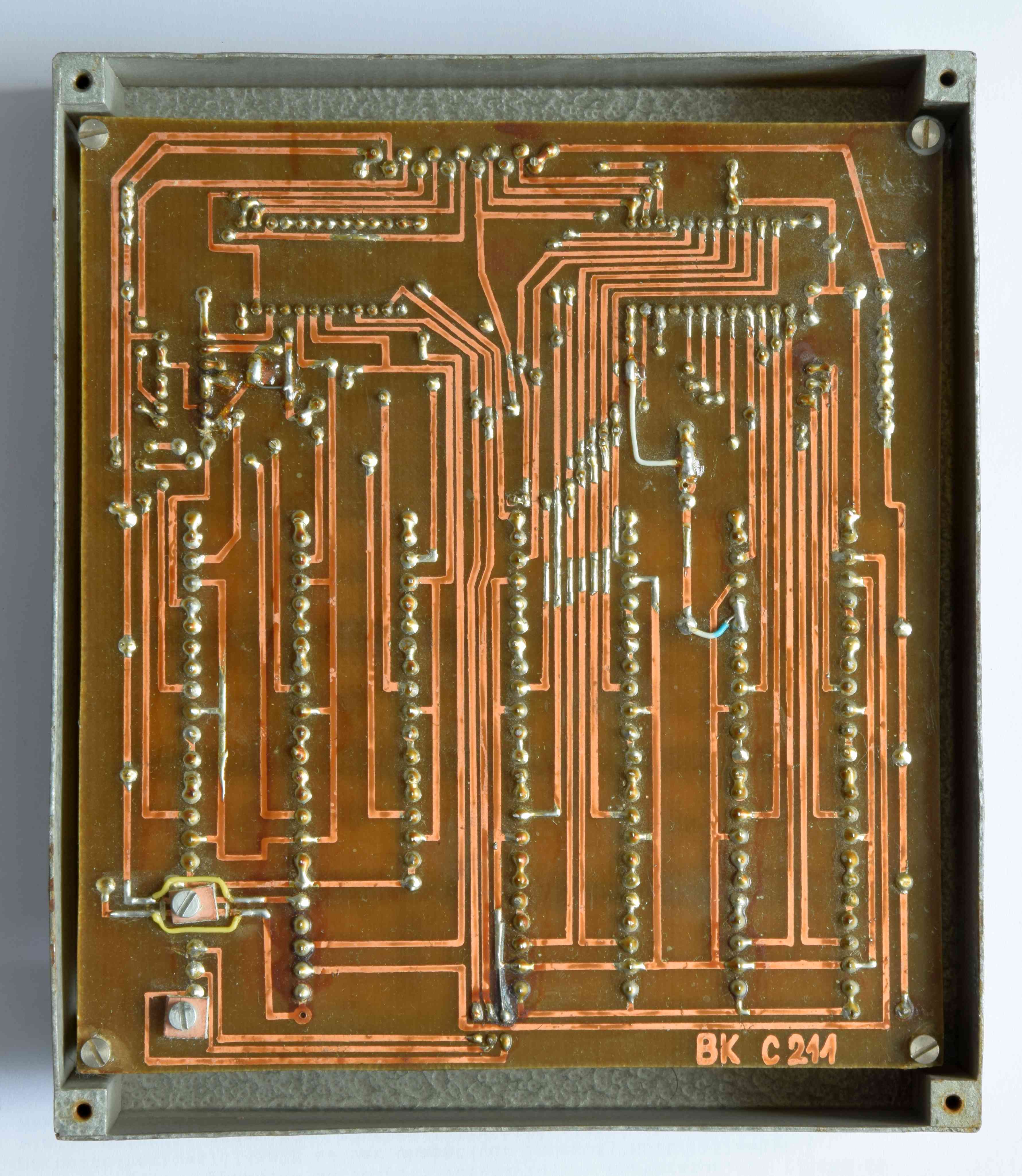

Schéma bylo vypískáno jen do stavu zjištění funkce klávesnice, aneb nejsou zanesené odpory zajišťující logické úrovně, napájecí odpory pro MH1KK1 a blokovací kondenzátory v napájení. Taktéž nevznikla DPS. Klávesnice získána jako vrak. Z popisu C211 na DPS a zapojení usuzuji, že šlo o klávesnici určenou ke kontrole a opravám tiskáren CONSUL 2111 a 2112.

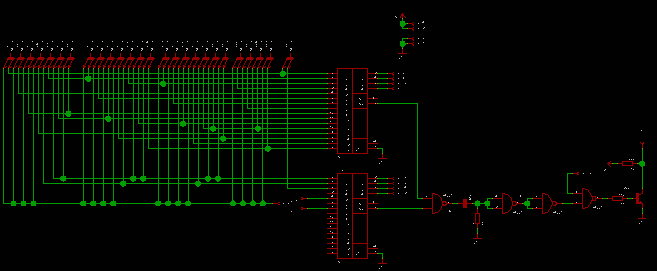

Schéma torza testovací klávesnice pro tiskárny CONSUL 211x ??? a černobílá verze ZDE.
