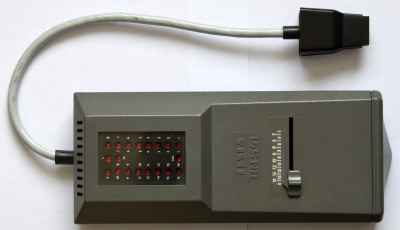

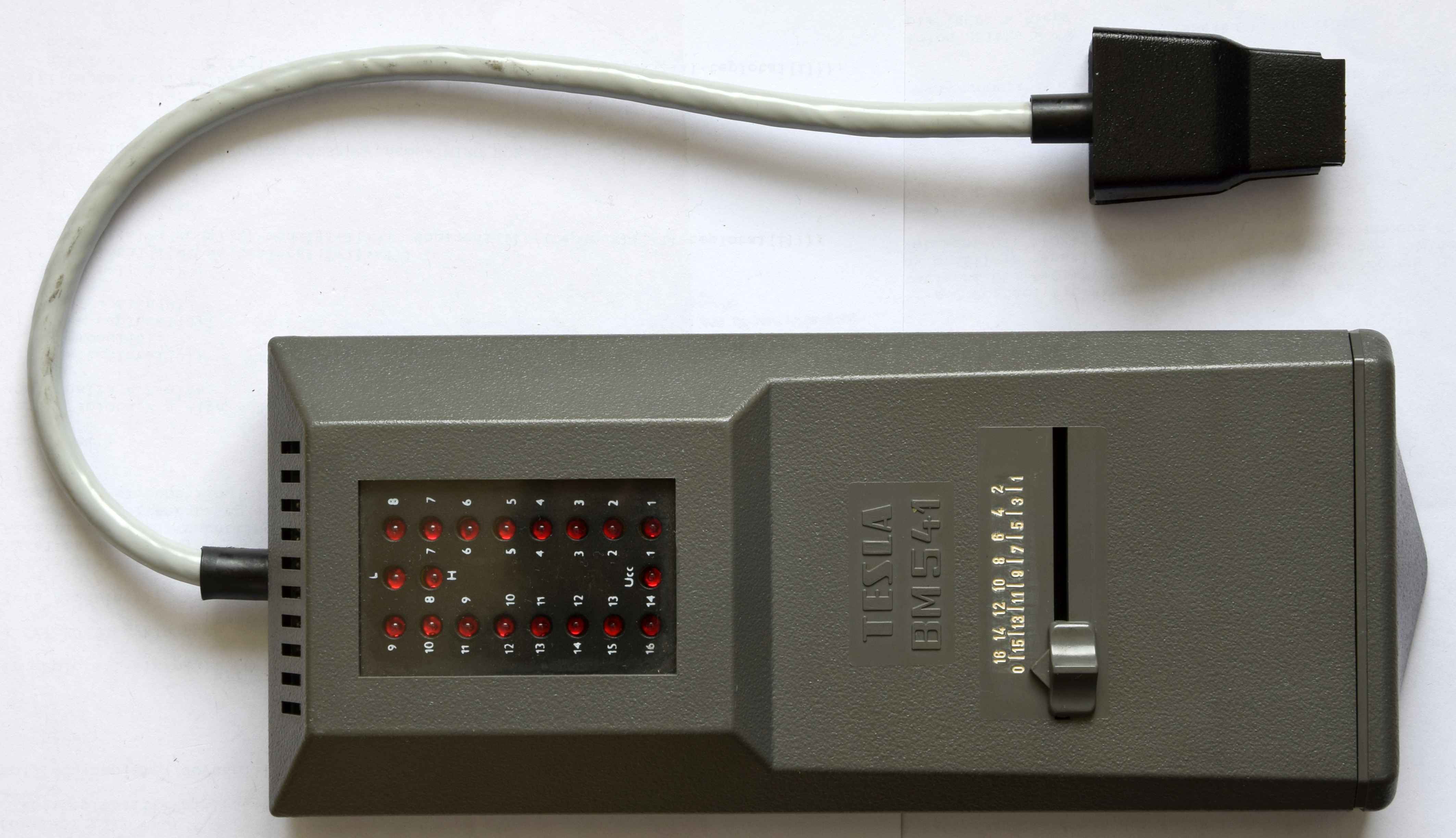

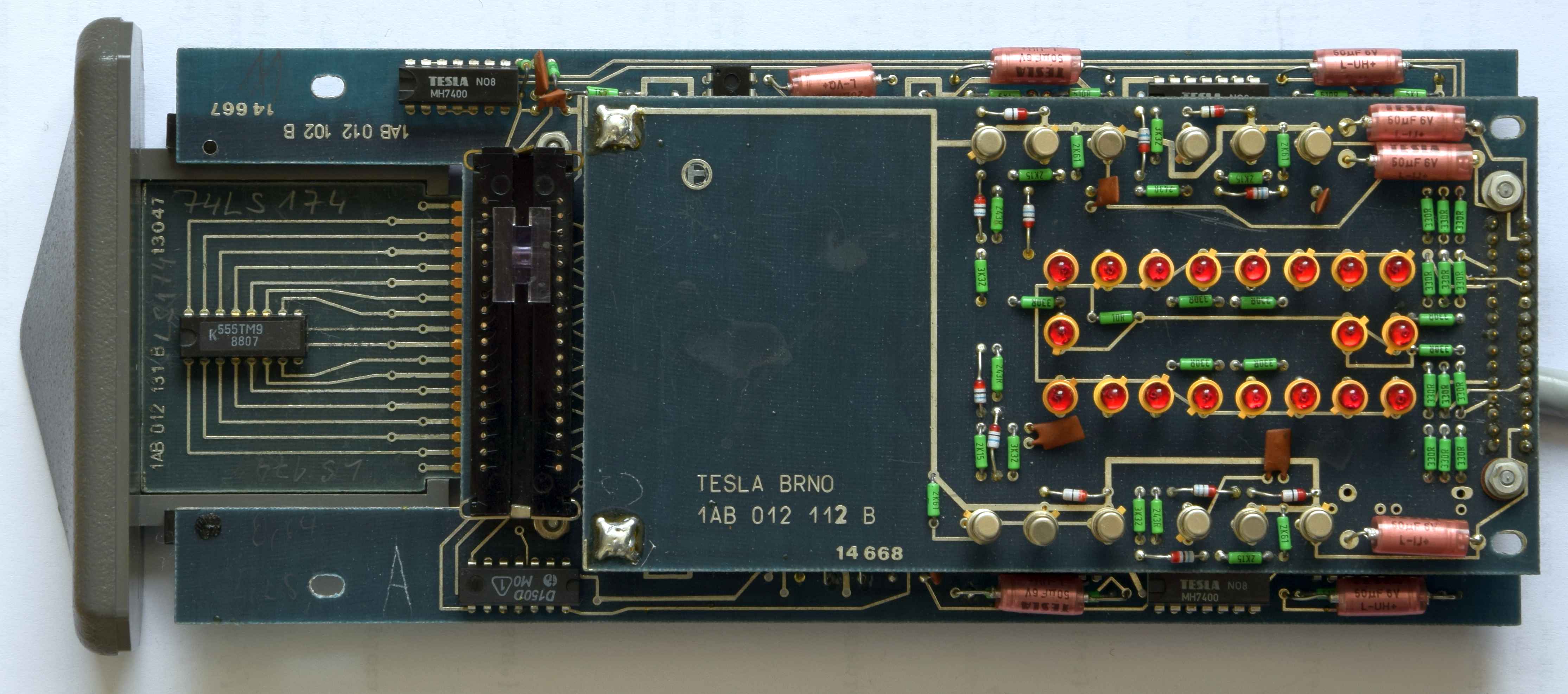

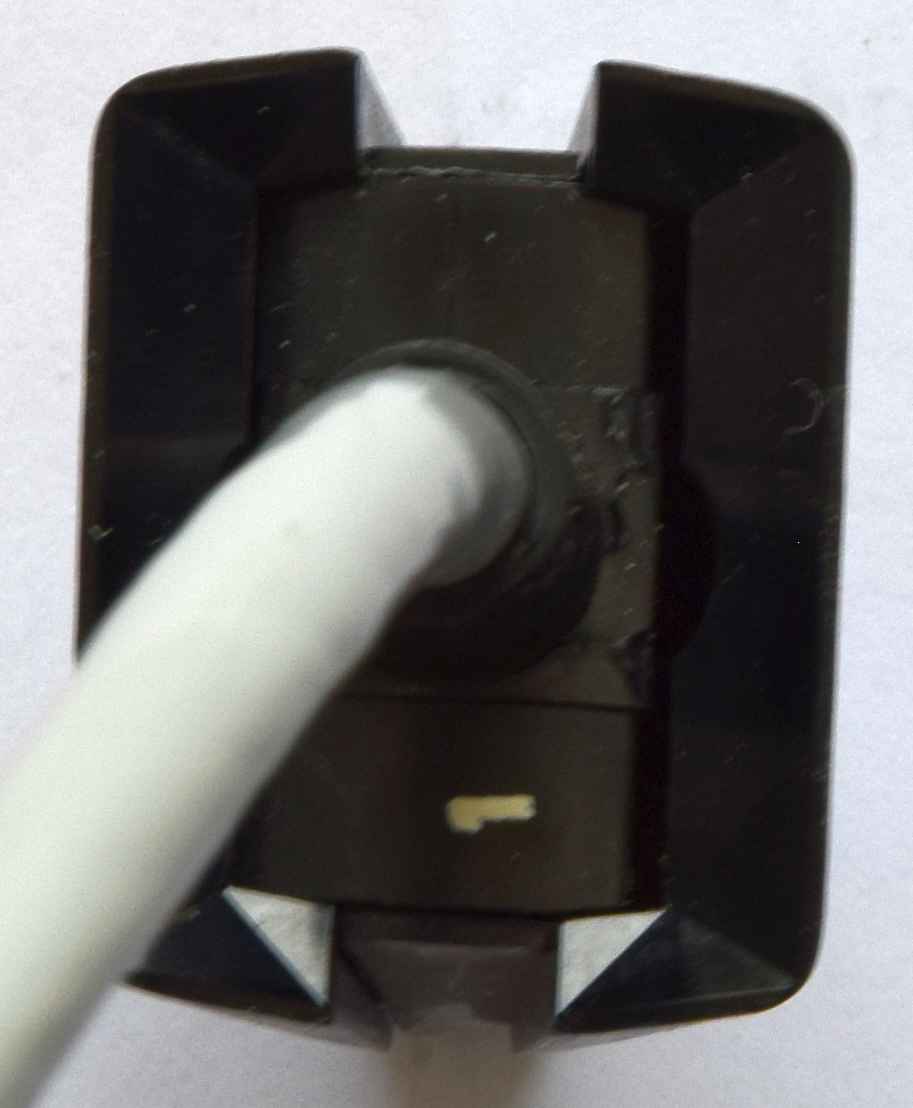

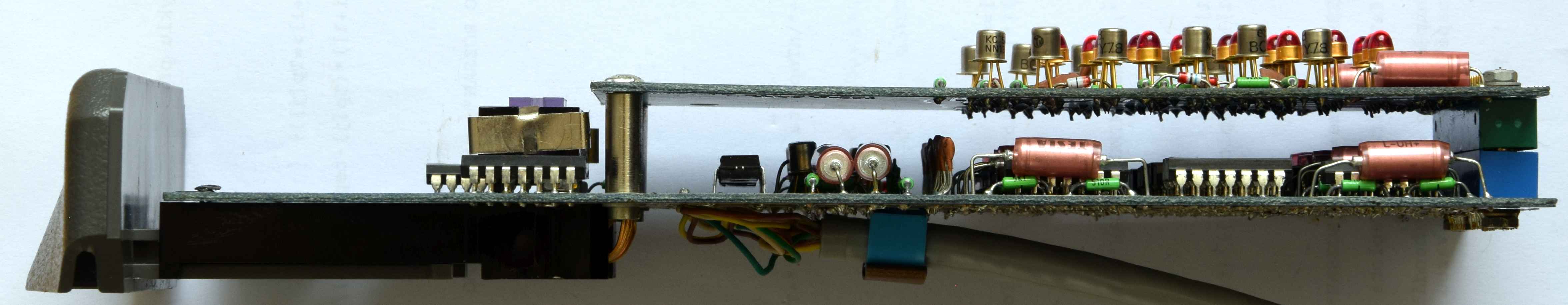

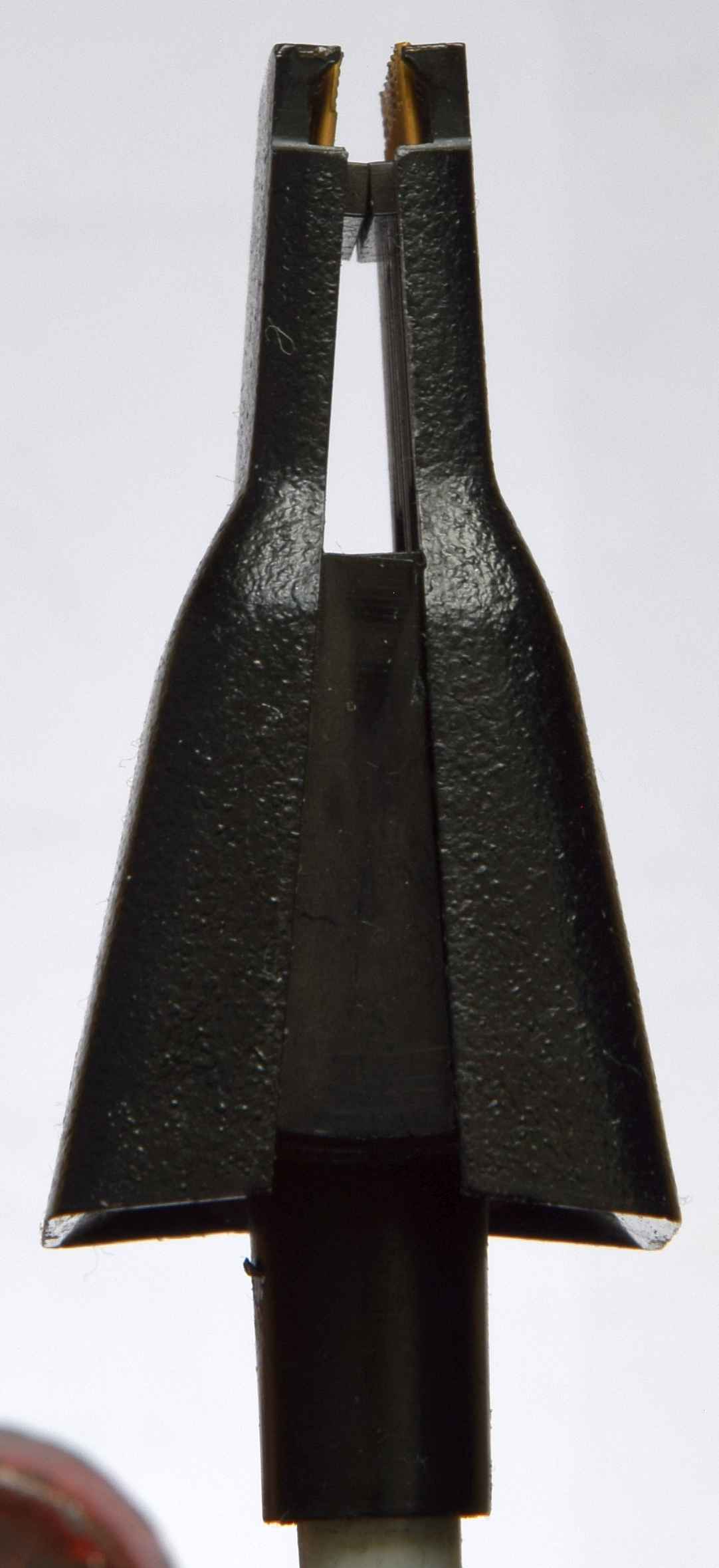

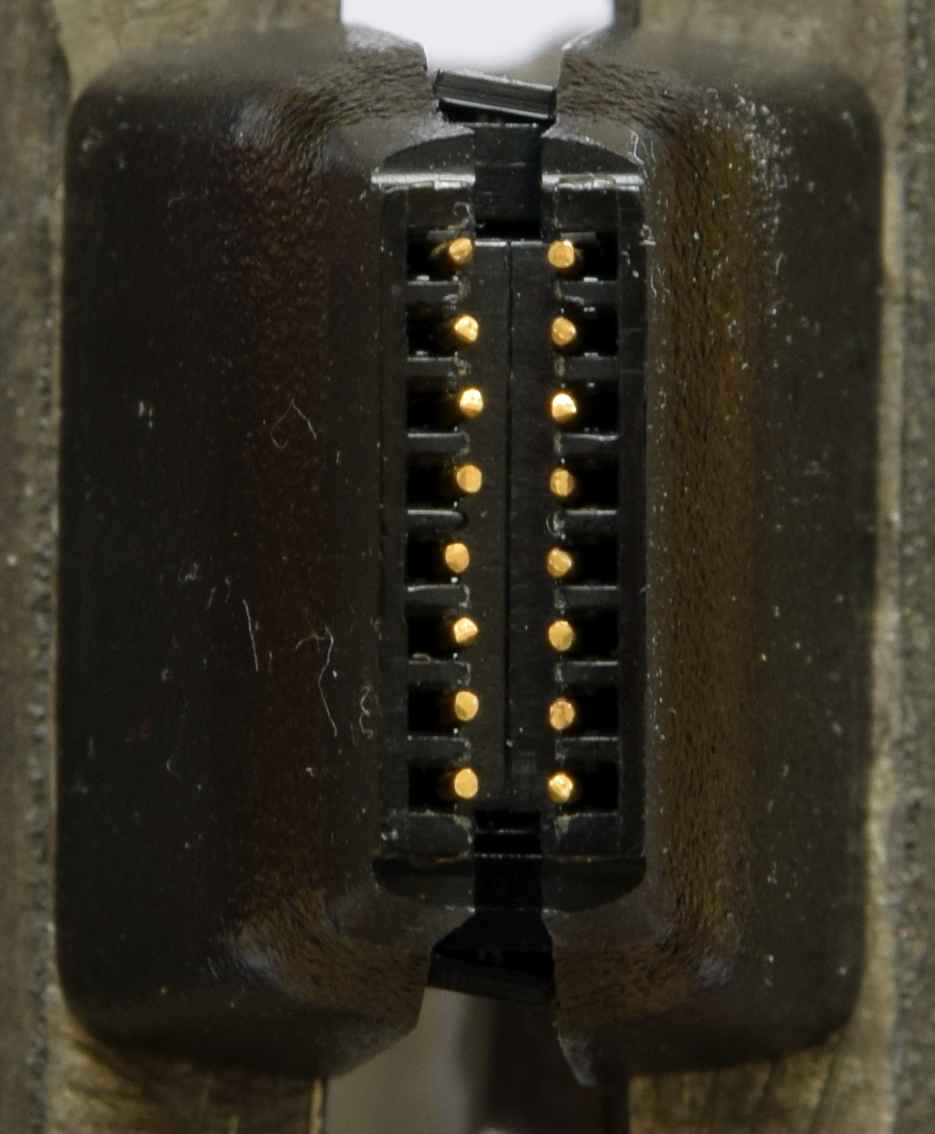

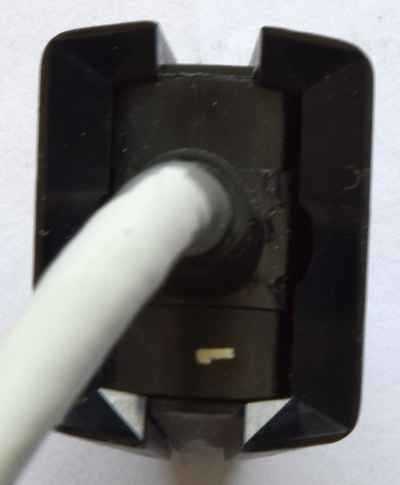

BM 541
K logickému komparátoru BM 541 je dokumentace ke stažení např. zde nebo zde …
Nemám originál dokumentace a ta co jde stáhnout je docela v mizerné kvalitě, takže provedení OCR je skoro neproveditelné. Budu se zde zabývat hlavně technickou částí …
BM 541 je "kopie" HP 10529.
Obsah
Logický komparátor- Jednotka komparační 1AF 012 10, DPS 1AB 012 102
- Jednotka indikační 1AF 012 11, DPS 1AB 012 112
- Jednotka zkušební 1AF 012 12, DPS 1AB 012 121
- Deska programovací DPS 1AB 012 13.1 upravená
Logický komparátor
- Jednotka komparační 1AF 012 10, DPS 1AB 012 102
- Jednotka indikační 1AF 012 11, DPS 1AB 012 112
- Jednotka zkušební 1AF 012 12, DPS 1AB 012 121
- Deska programovací DPS 1AB 012 13.1 upravená
1AN14504 jsou vybírané transistory BCY78/VII … konkrétní parametry mi nejsou známé.

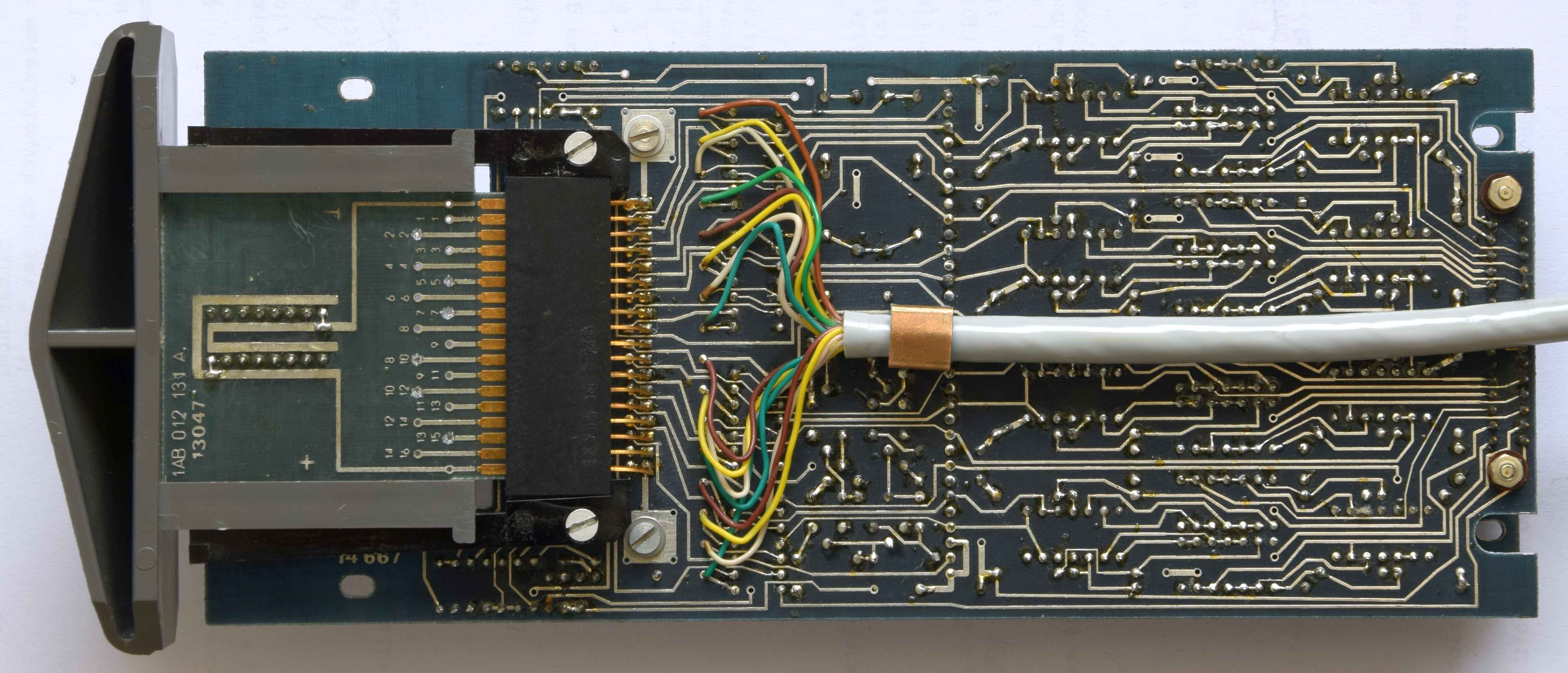

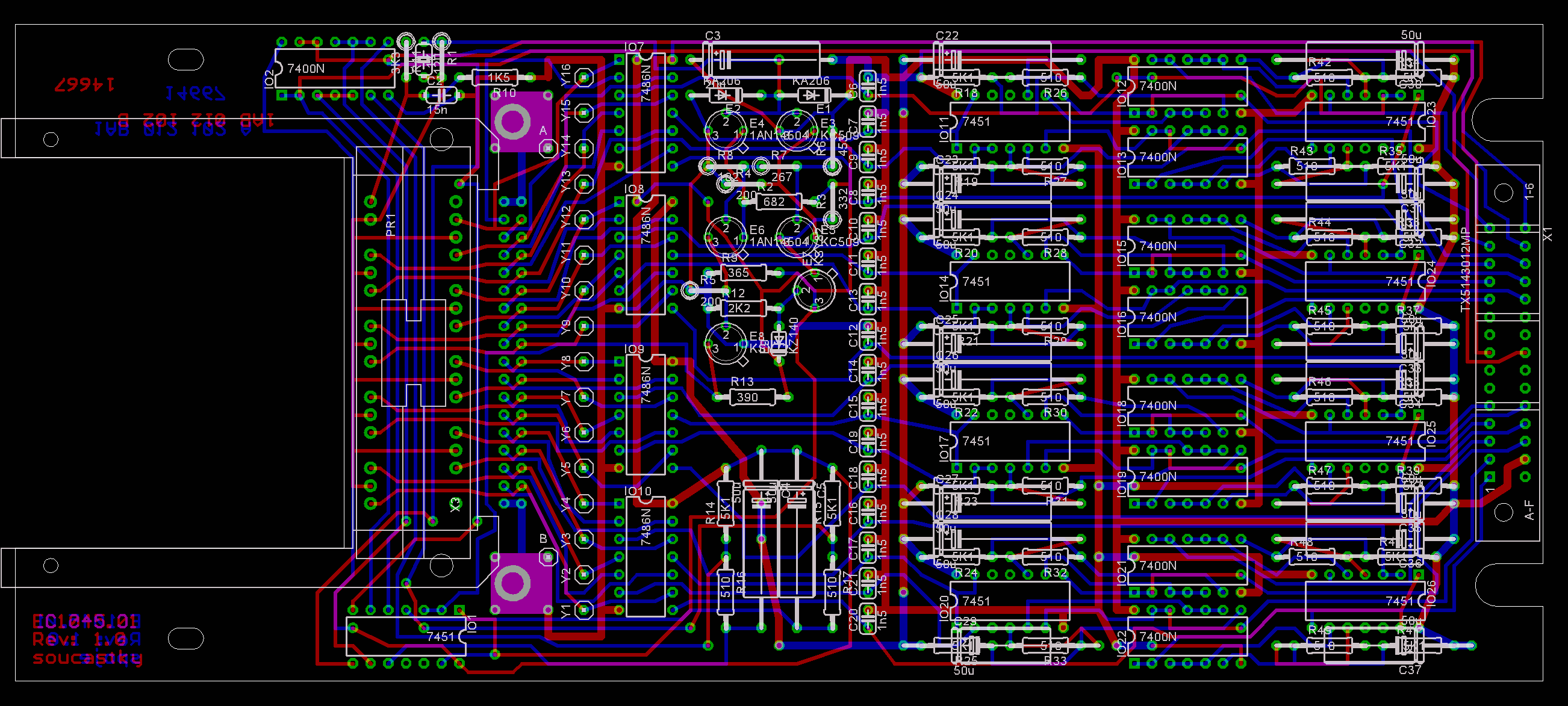

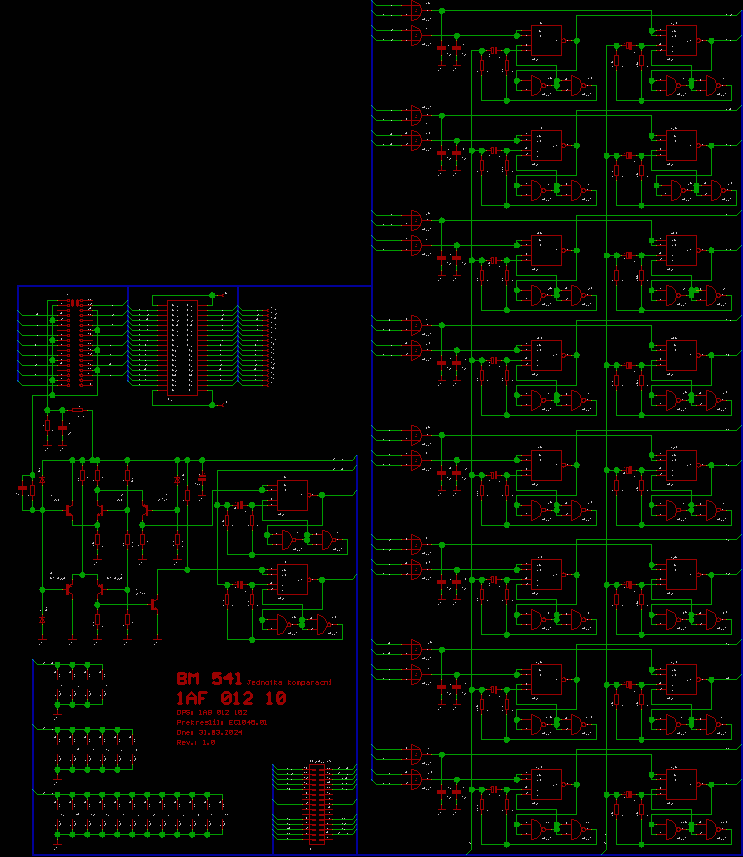

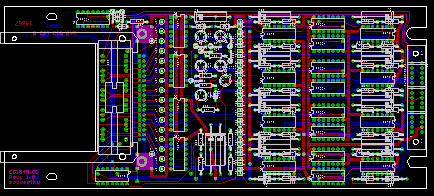

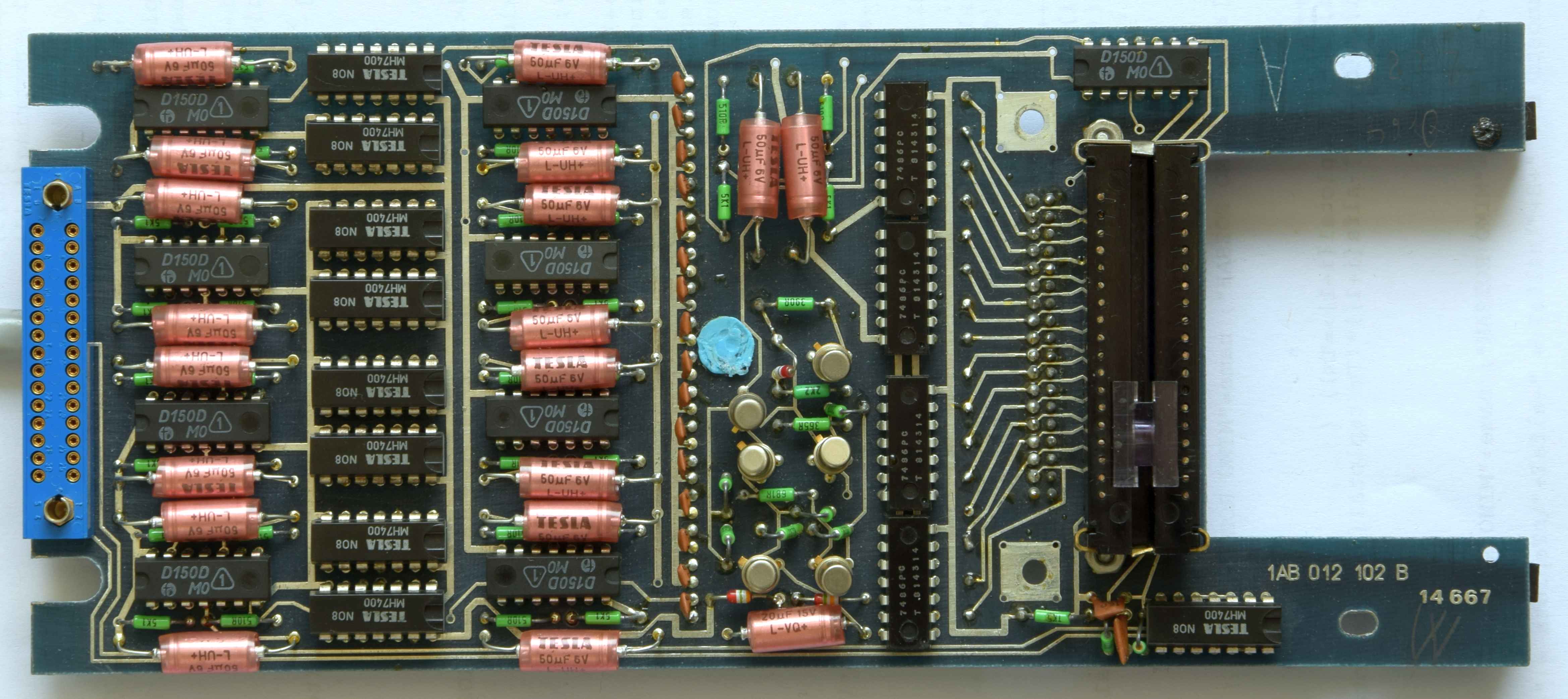

Jednotka komparační 1AF 012 10 a černobílá verze ZDE.

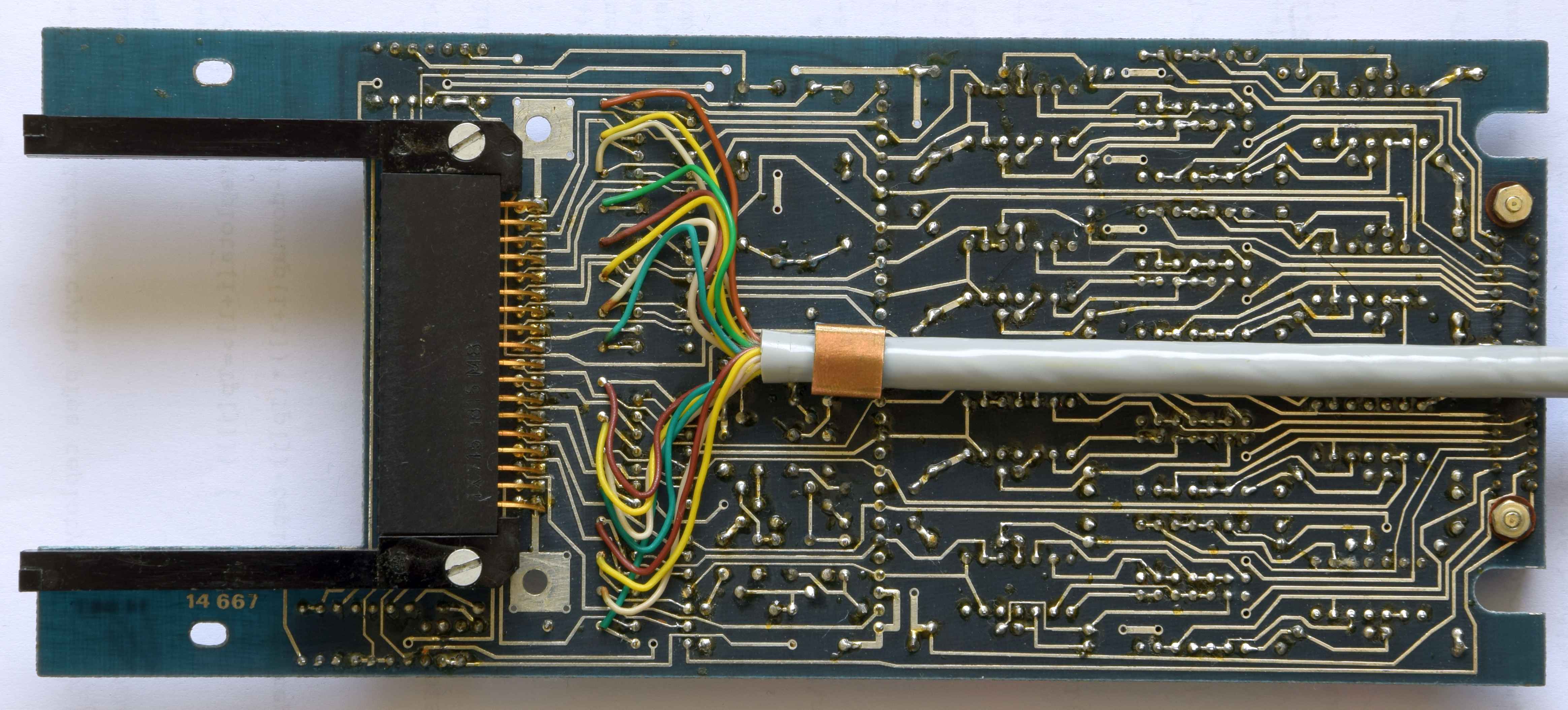

Jednotka komparační 1AF 012 10
1AN14504 jsou vybírané transistory BCY78/VII … konkrétní parametry mi nejsou známé.

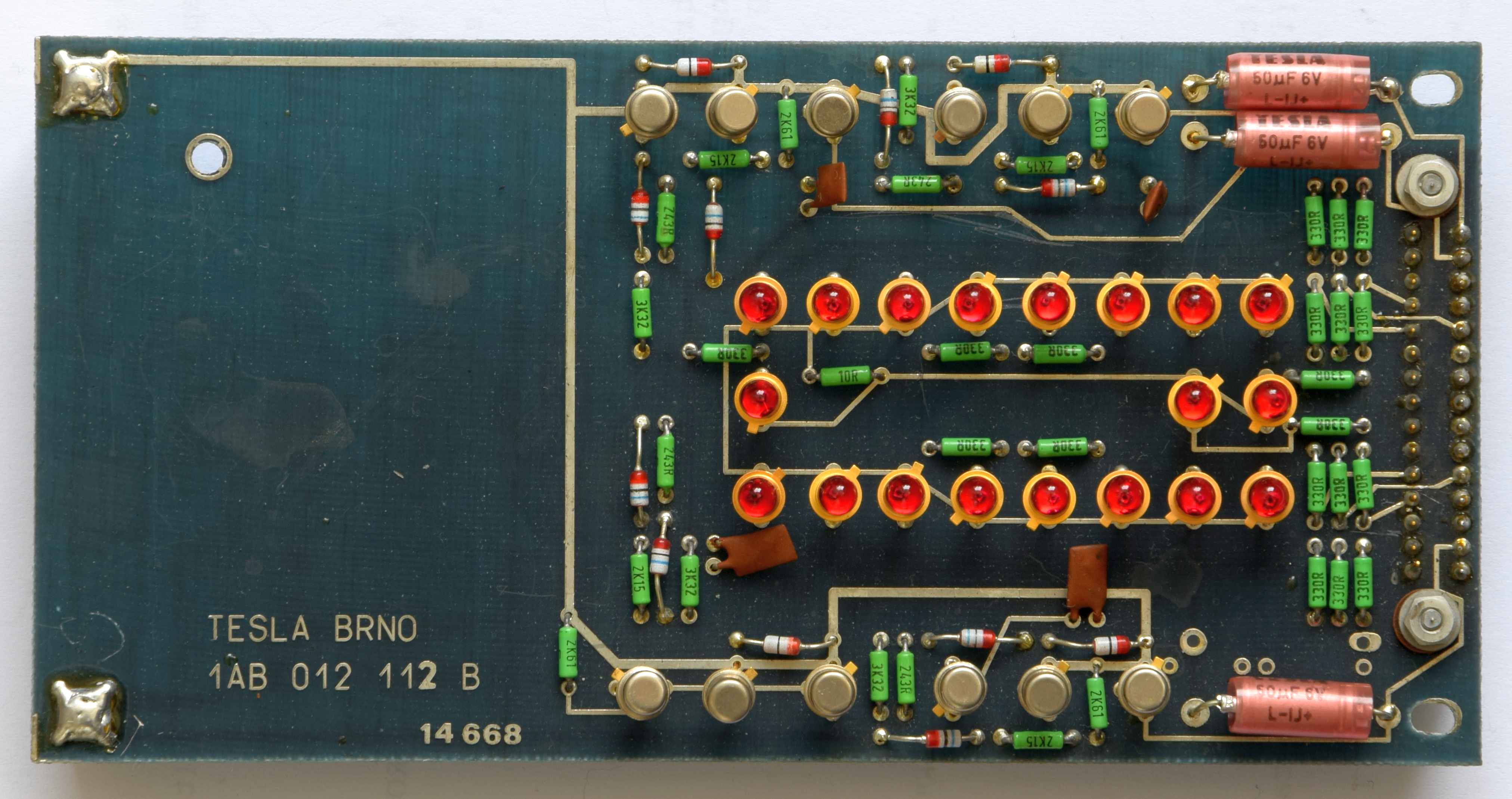

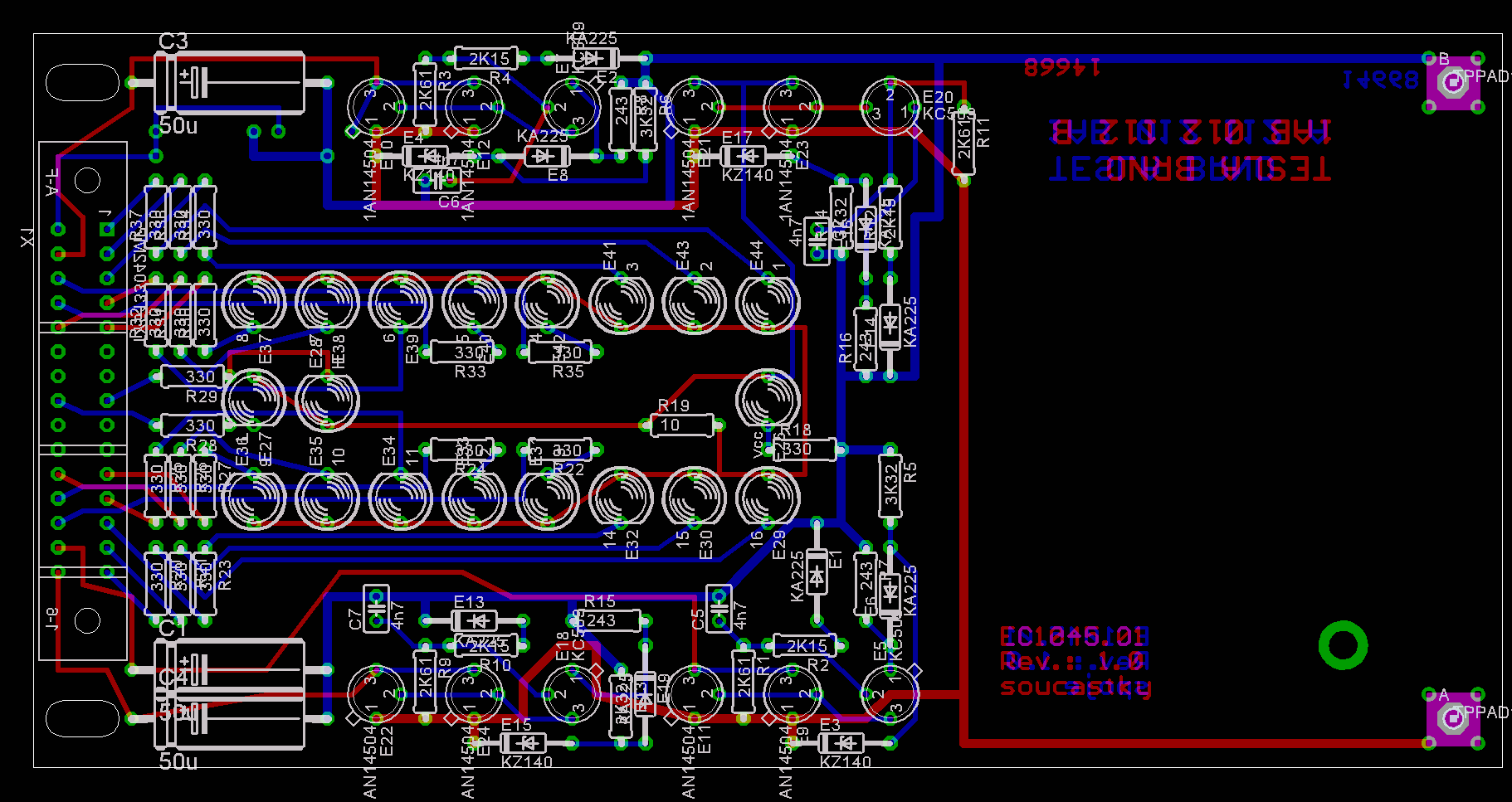

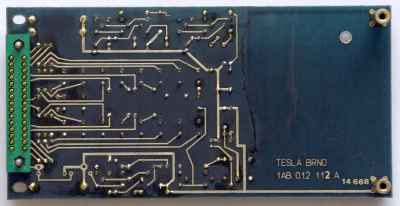

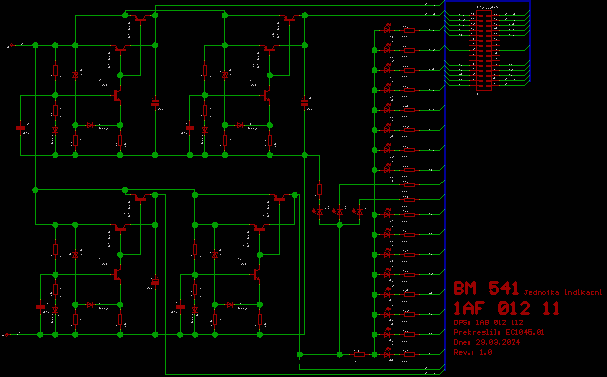

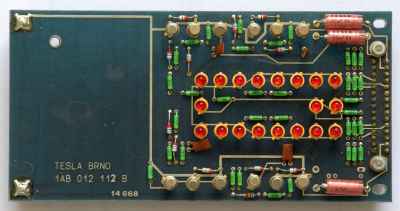

Jednotka indikační 1AF 012 11 a černobílá verze ZDE.

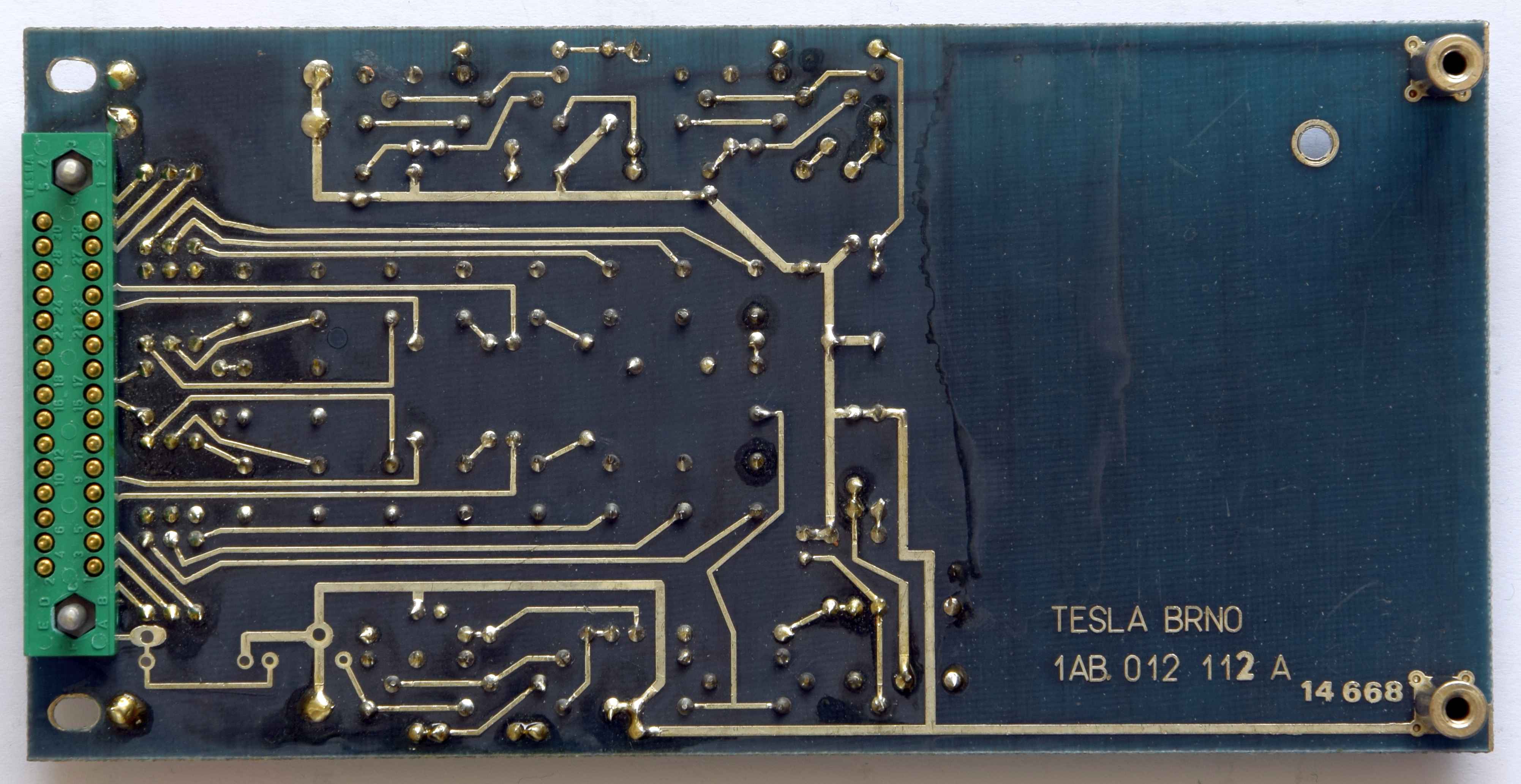

Jednotka indikační 1AF 012 11
1AN14504 jsou vybírané transistory BCY78/VII … konkrétní parametry mi nejsou známé.

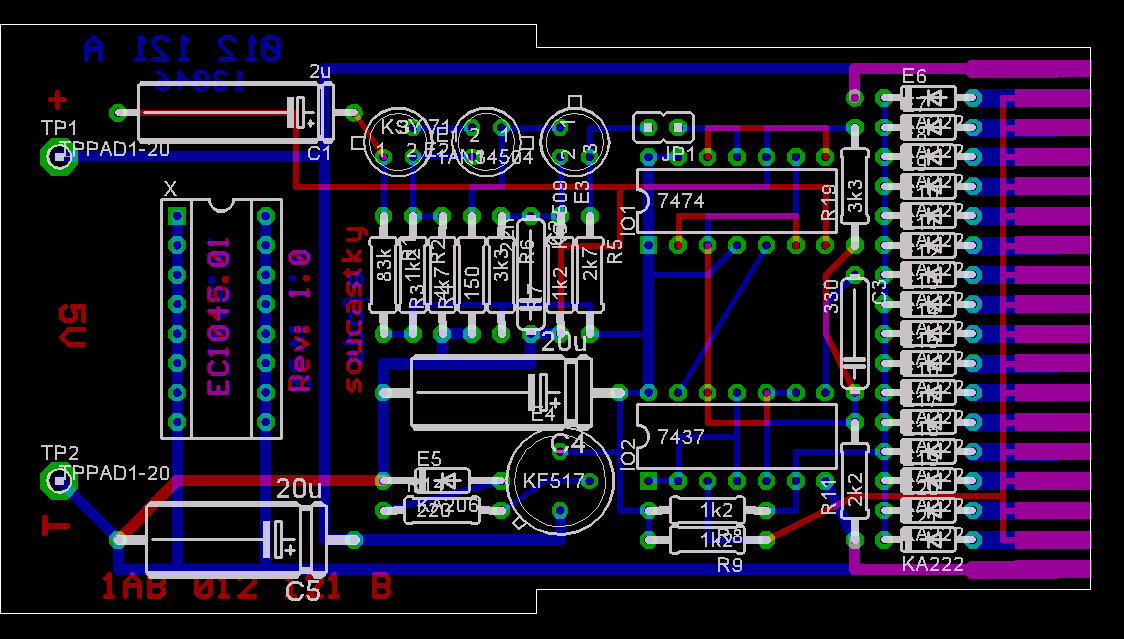

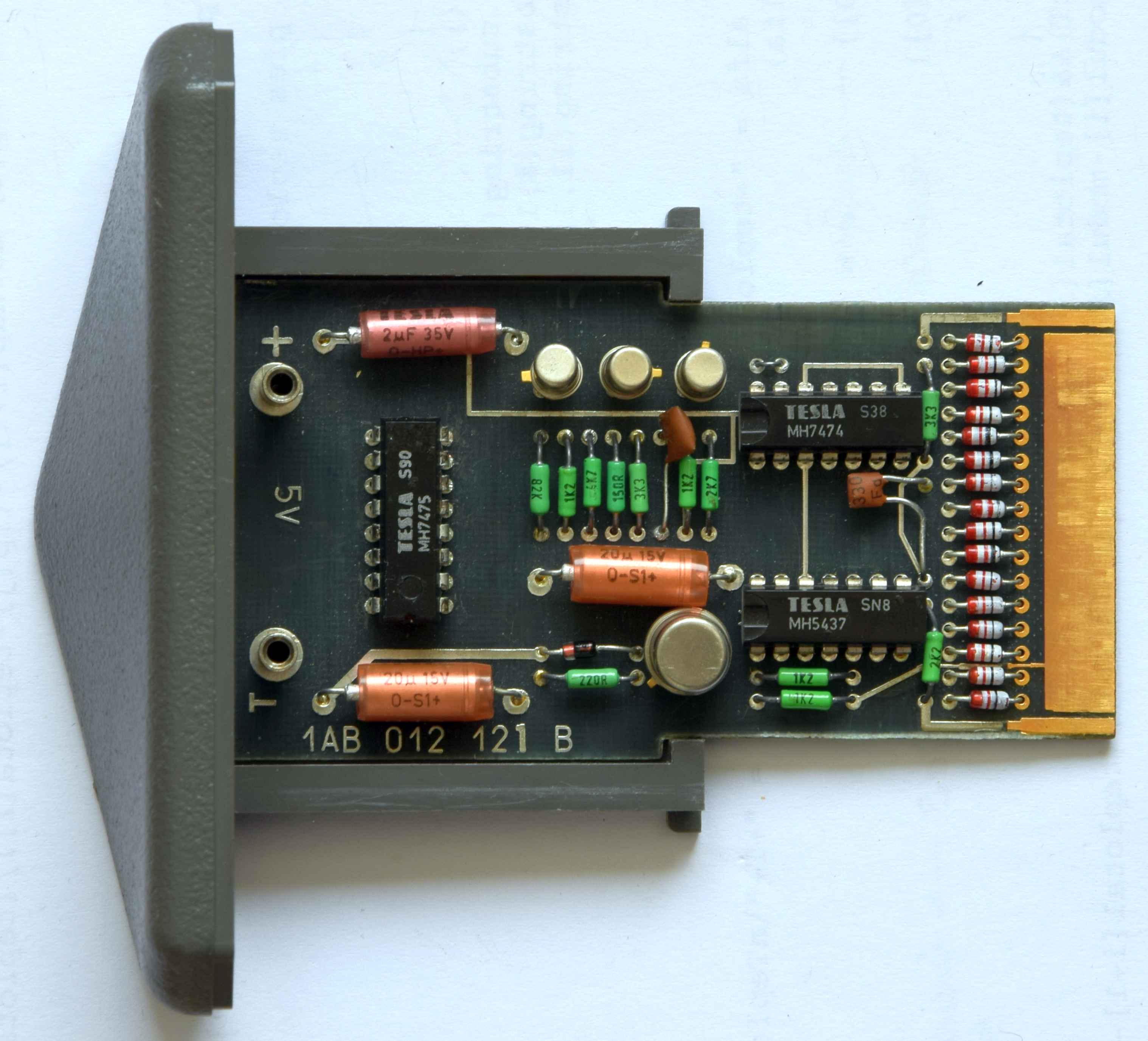

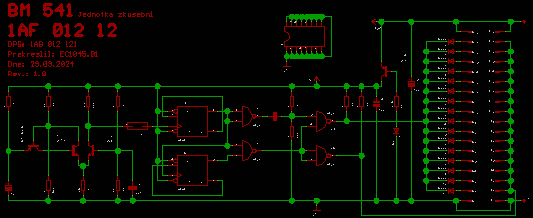

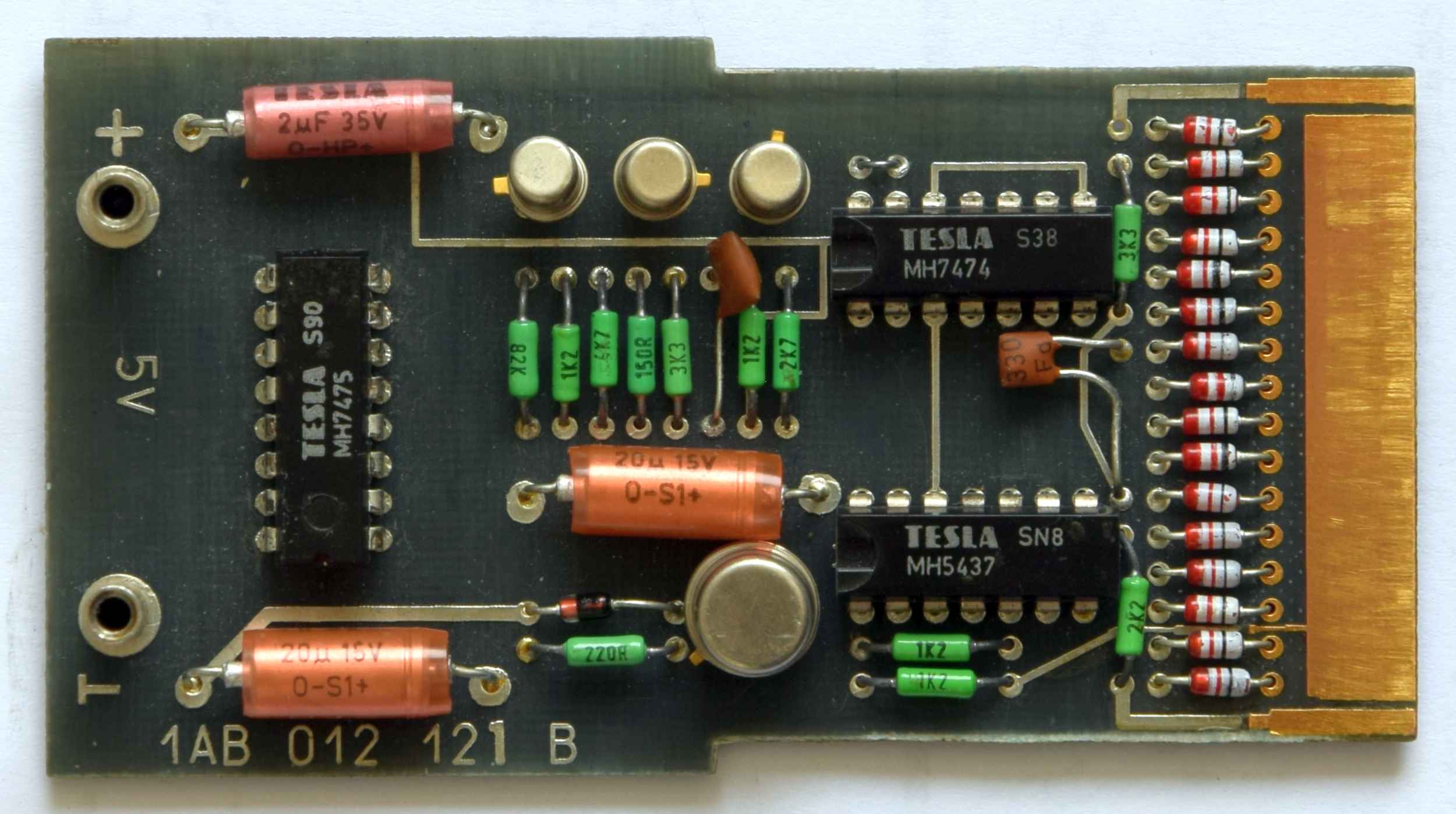

Jednotka zkušební 1AF 012 12 a černobílá verze ZDE.

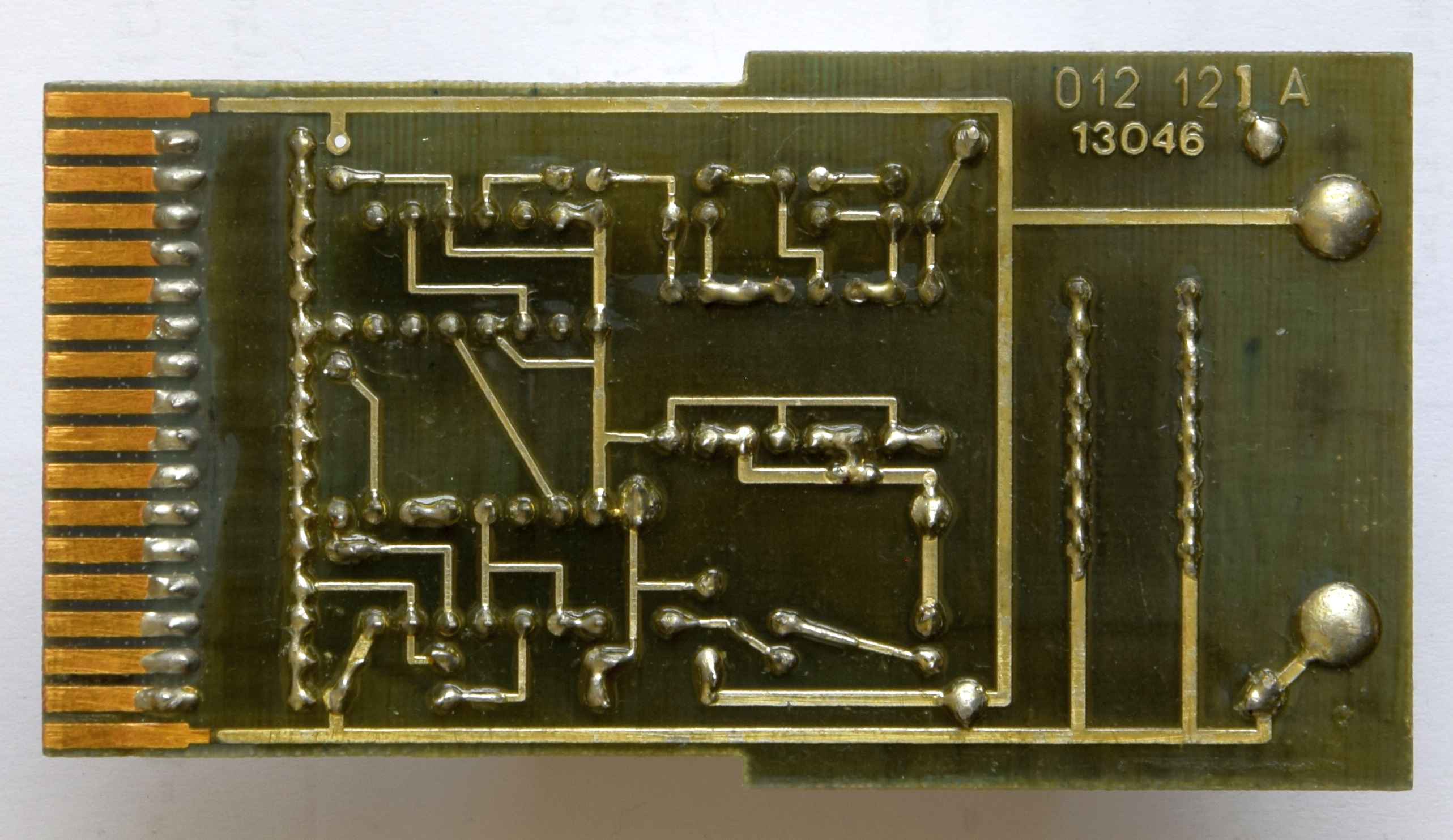

Jednotka zkušební 1AF 012 12

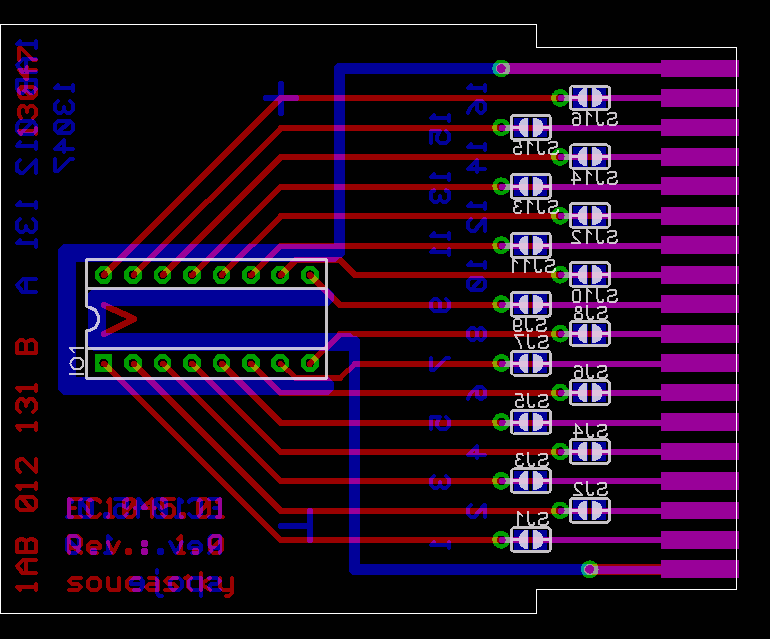

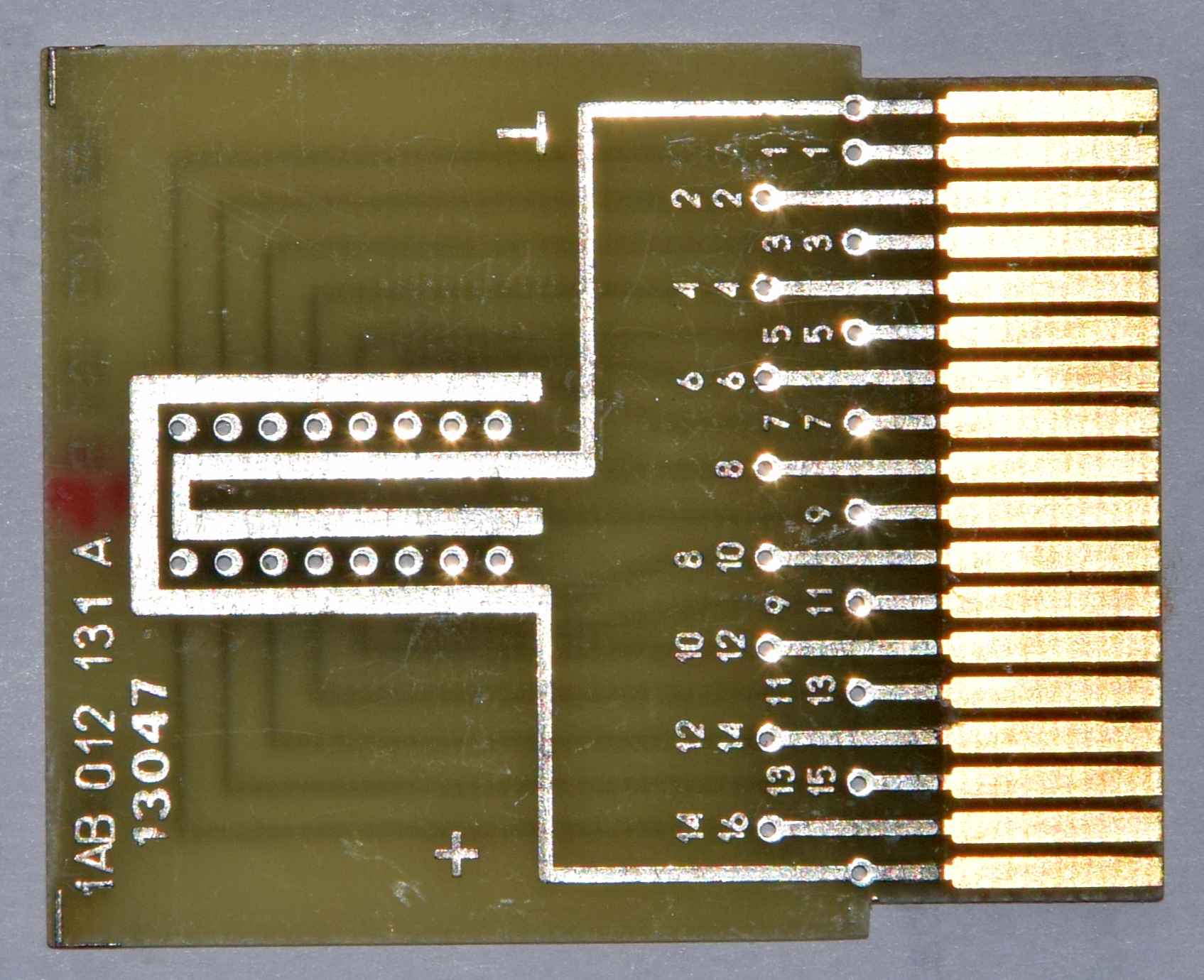

Úprava spočívá v doplnění SMD pájecích zkratovacích plošek aneb není potřeba odvrtávat prokov na DPS.

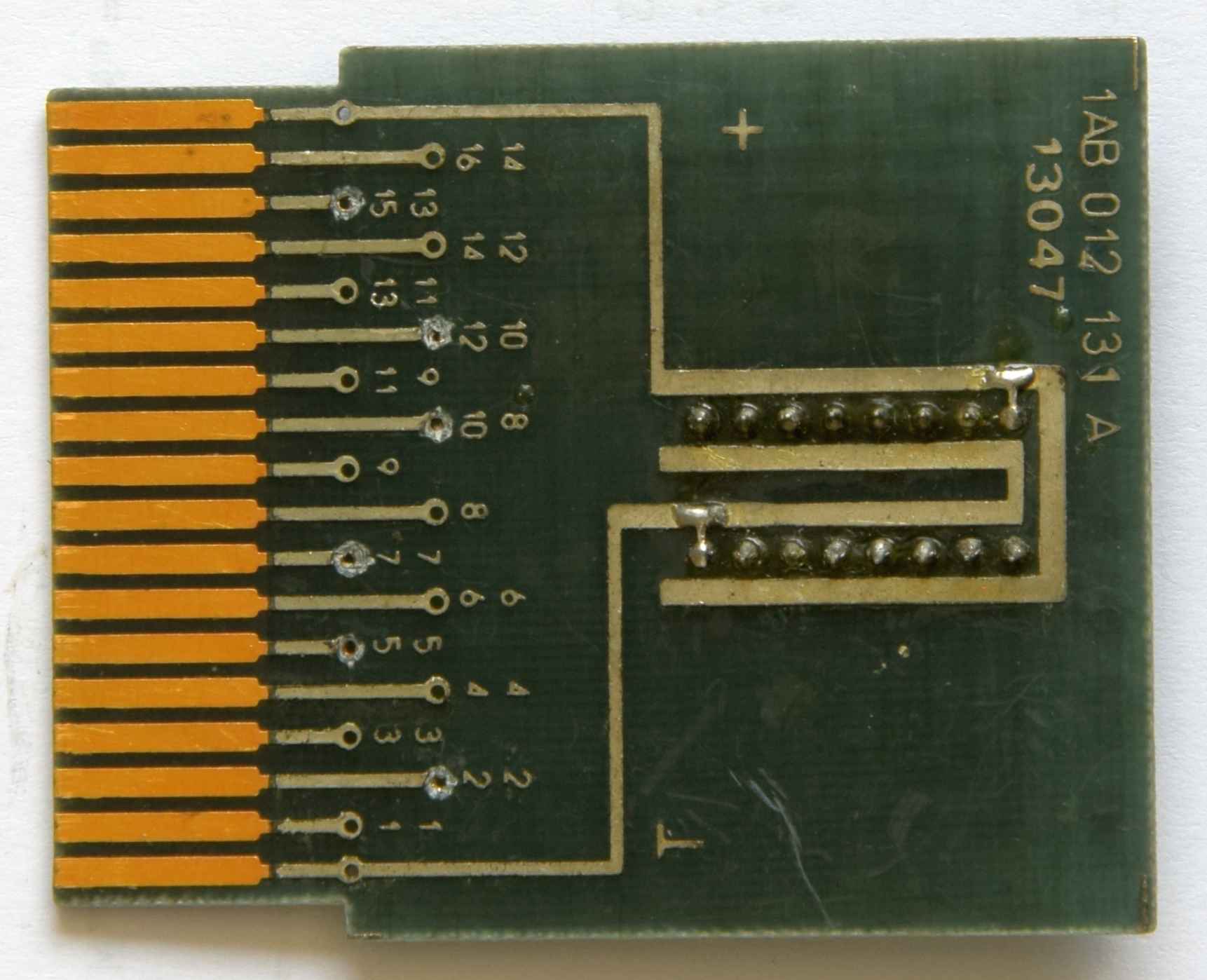

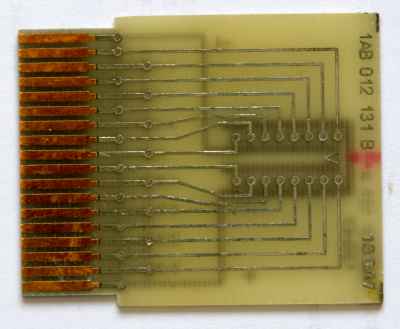

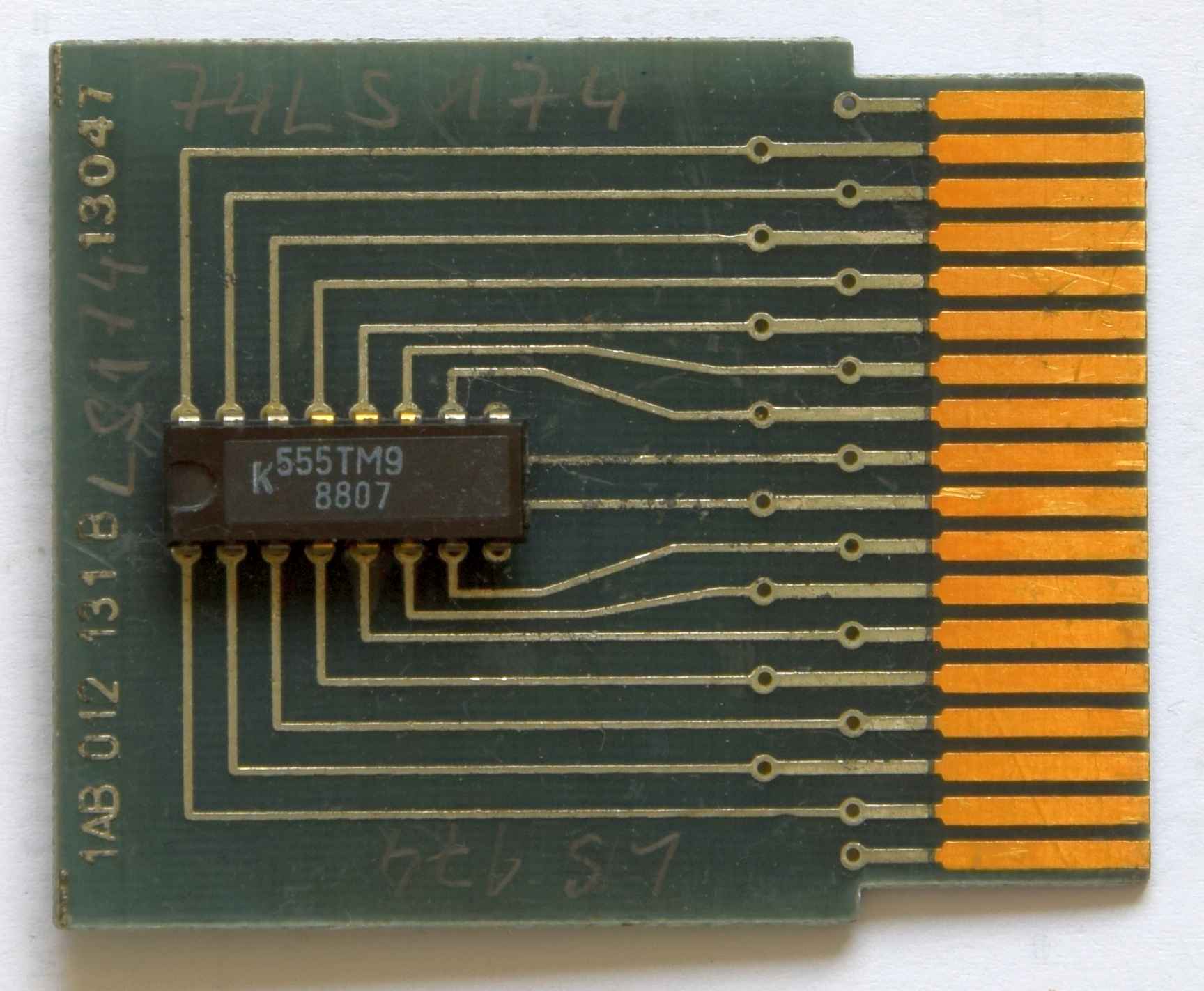

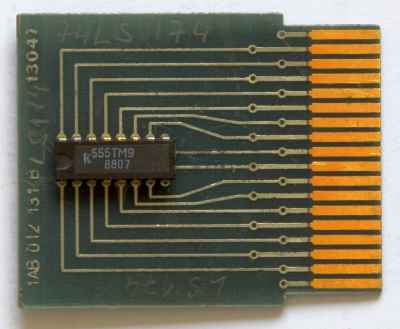

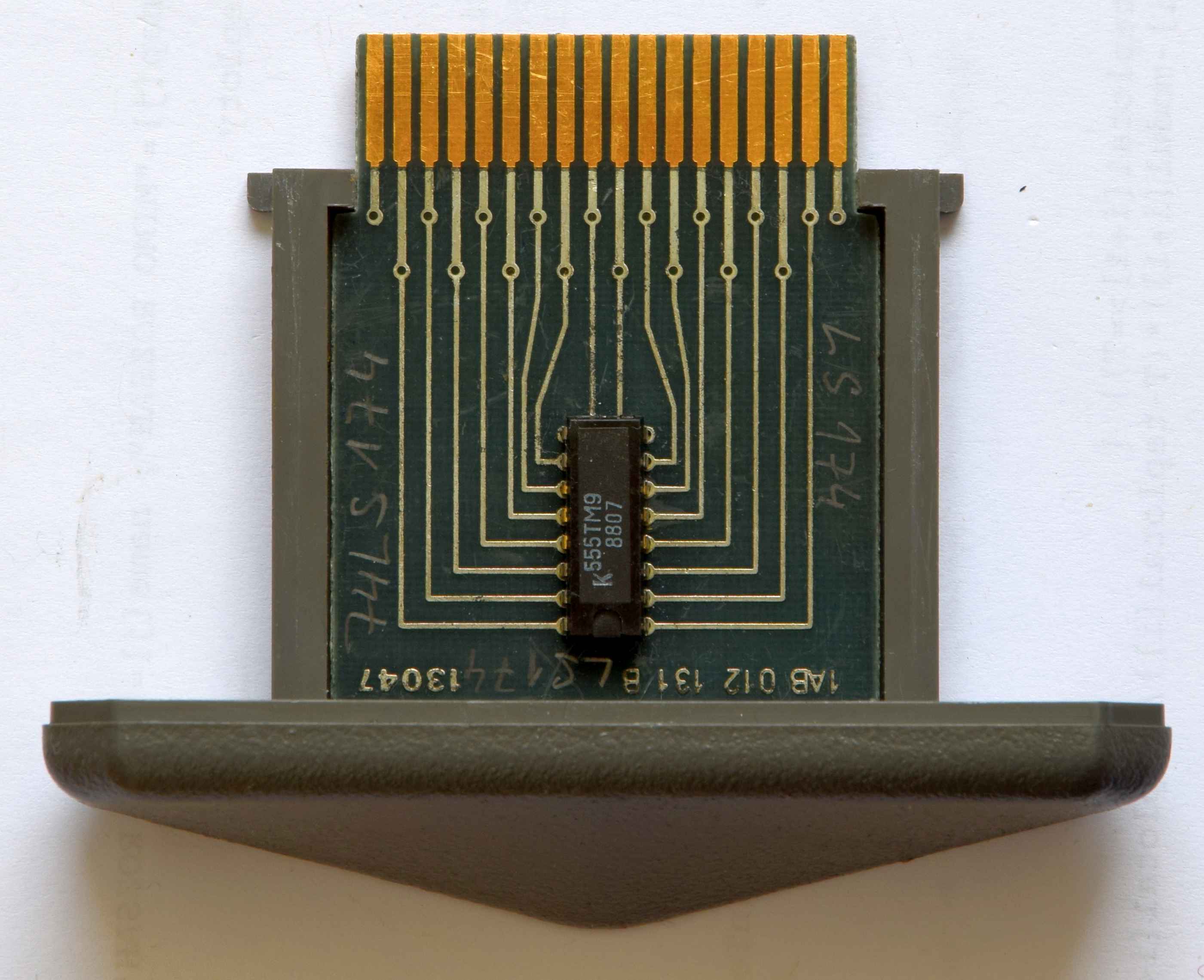

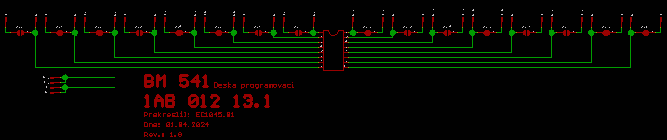

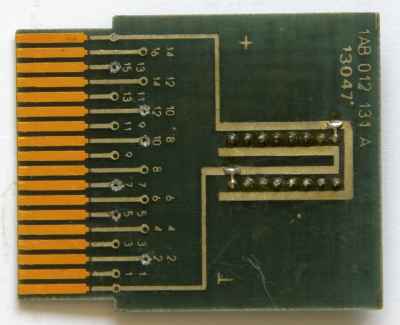

Deska programovací 1AB 012 13.1 upravená a černobílá verze ZDE.
Deska programovací 1AB 012 13.1 upravená
Moderní doplňky
- Univerzální programovací deska
Pokud je mi známo tak TESLA univerzální programovací desku nevyráběla. Původně bylo v plánu udělat univerzální programovou desku po vzoru HP ale nastal problém s výběrem vhodných diod. Obvody TTL a to hlavně řady "S" mají velmi velký odběr, který může překročit 100mA. Při tak velkých odběrech bylo i na schoty diodách příliš velký úbytek, tak bylo zvoleno řešení bez diod, které vychází z programovací desky ale bez nutnosti cokoli pájet. Vše se nastavuje pomocí "jumerů".

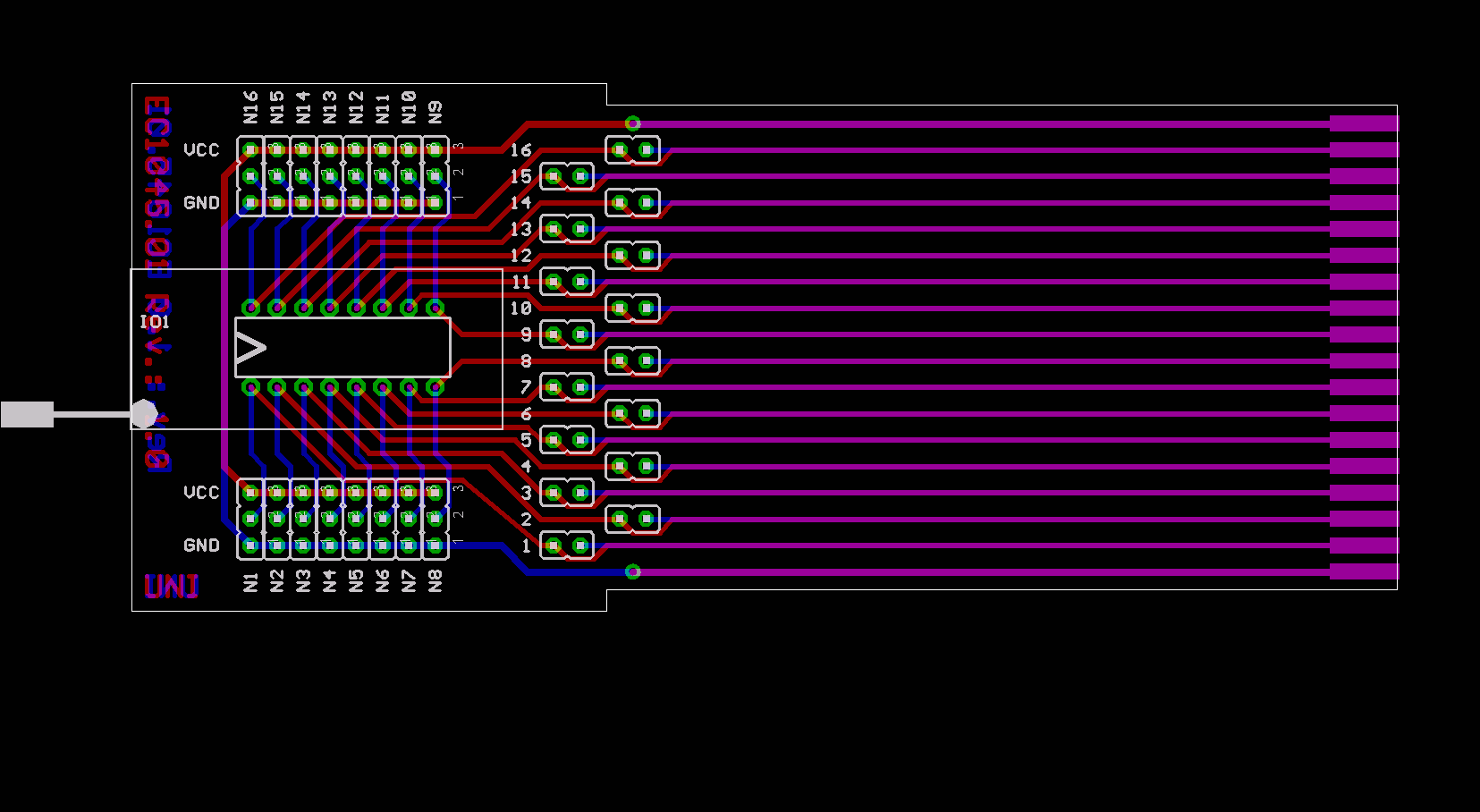

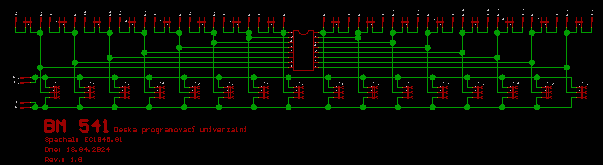

Deska programovací univerzální a černobílá verze ZDE.
Deska programovací univerzální
