MYŠ 3WN 166 05

Rozdíl mezi elektronickou myší 3WN 166 07 a 3WN 166 05 je v použitém konektoru.

K myši 3WN 166 05/07 nemám dokumentaci, schéma získáno metodou zpětného inženýrství.

Elektronika myši obsahuje pouze tvarovače, na úroveň TTL signálu, pro snímače polohy.

Schéma 3WN_166_0x a černobílá verze ZDE.

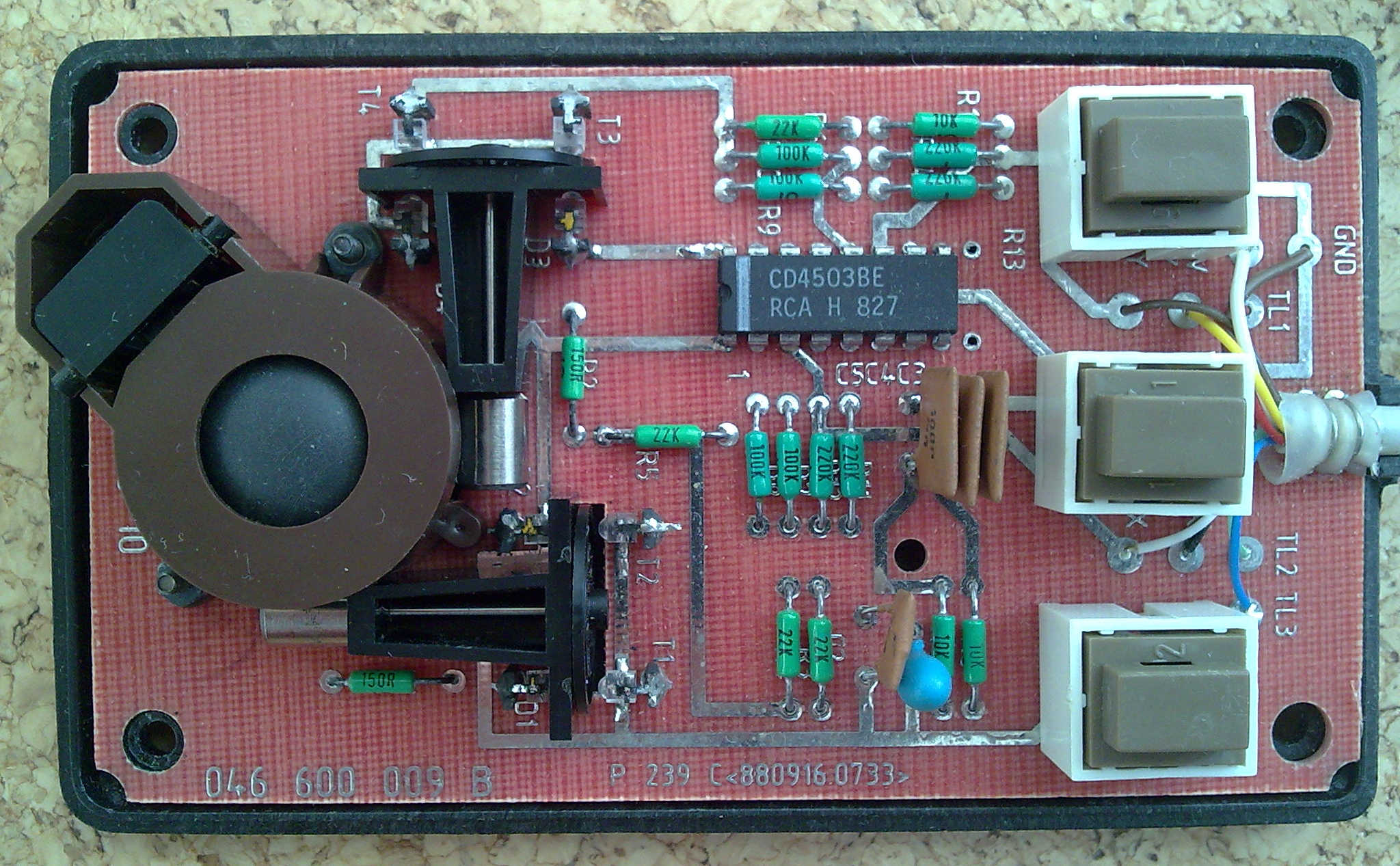

DPS 3WN_166_0x

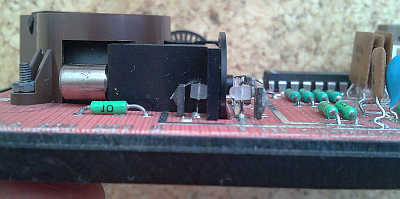

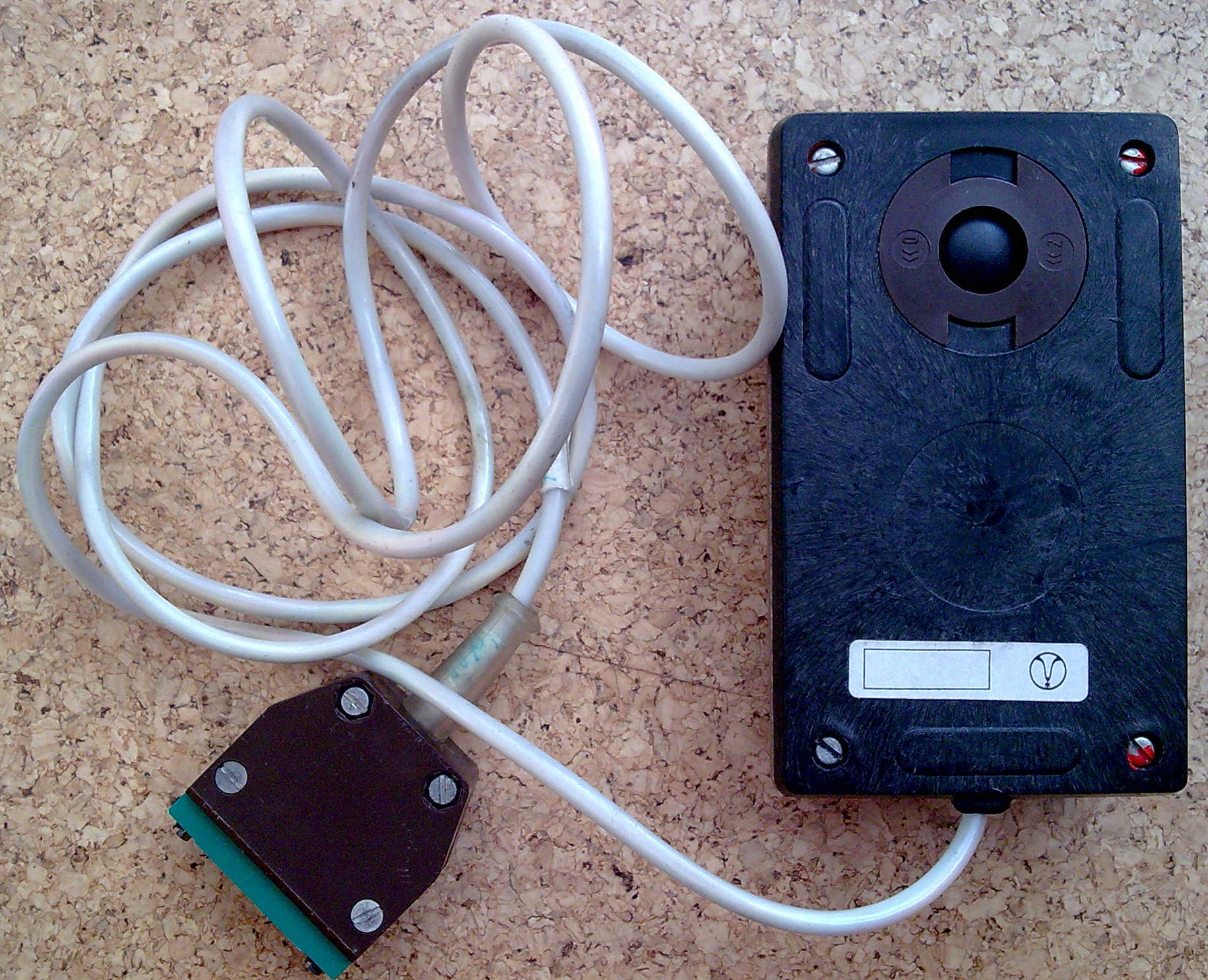

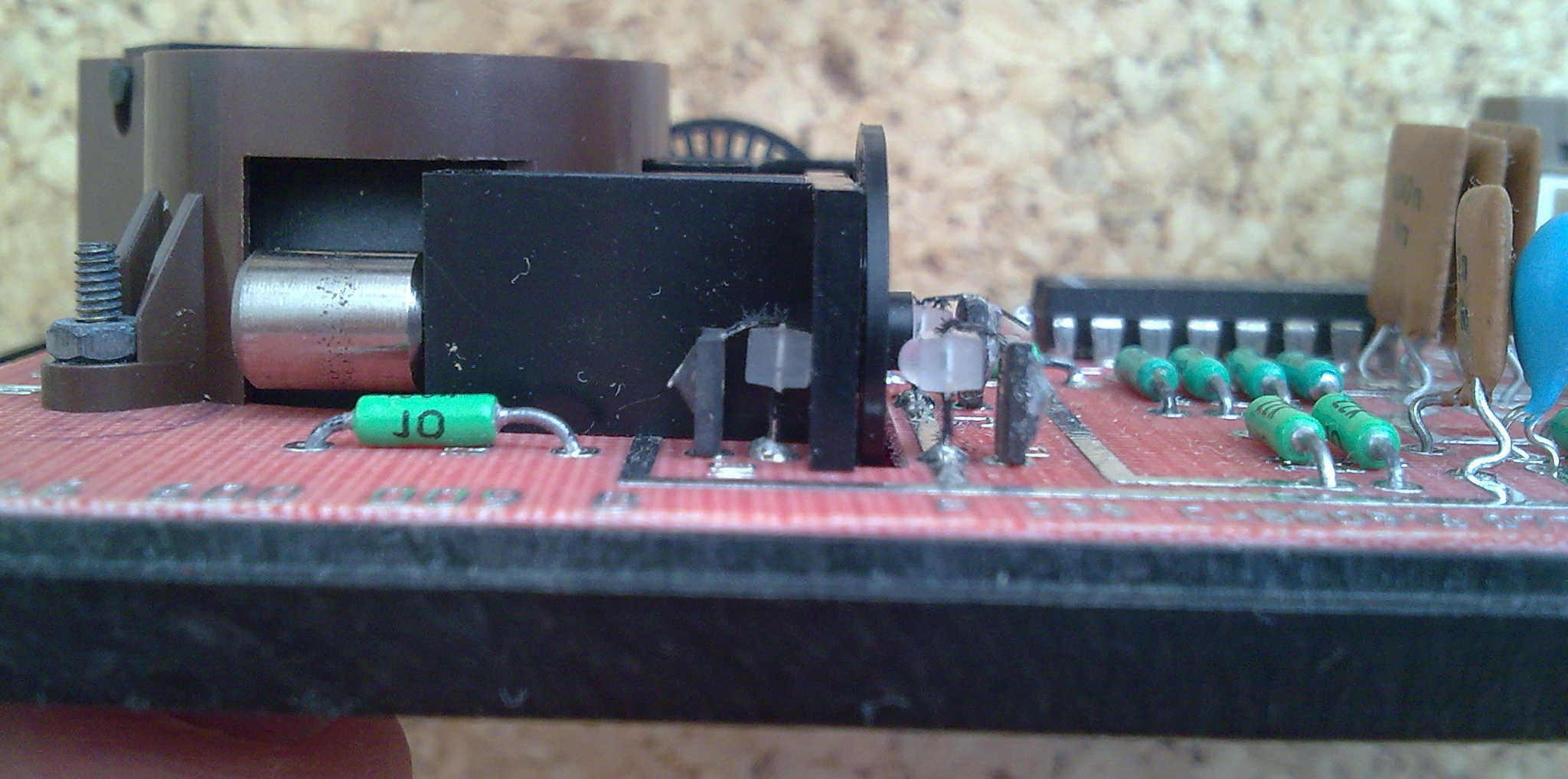

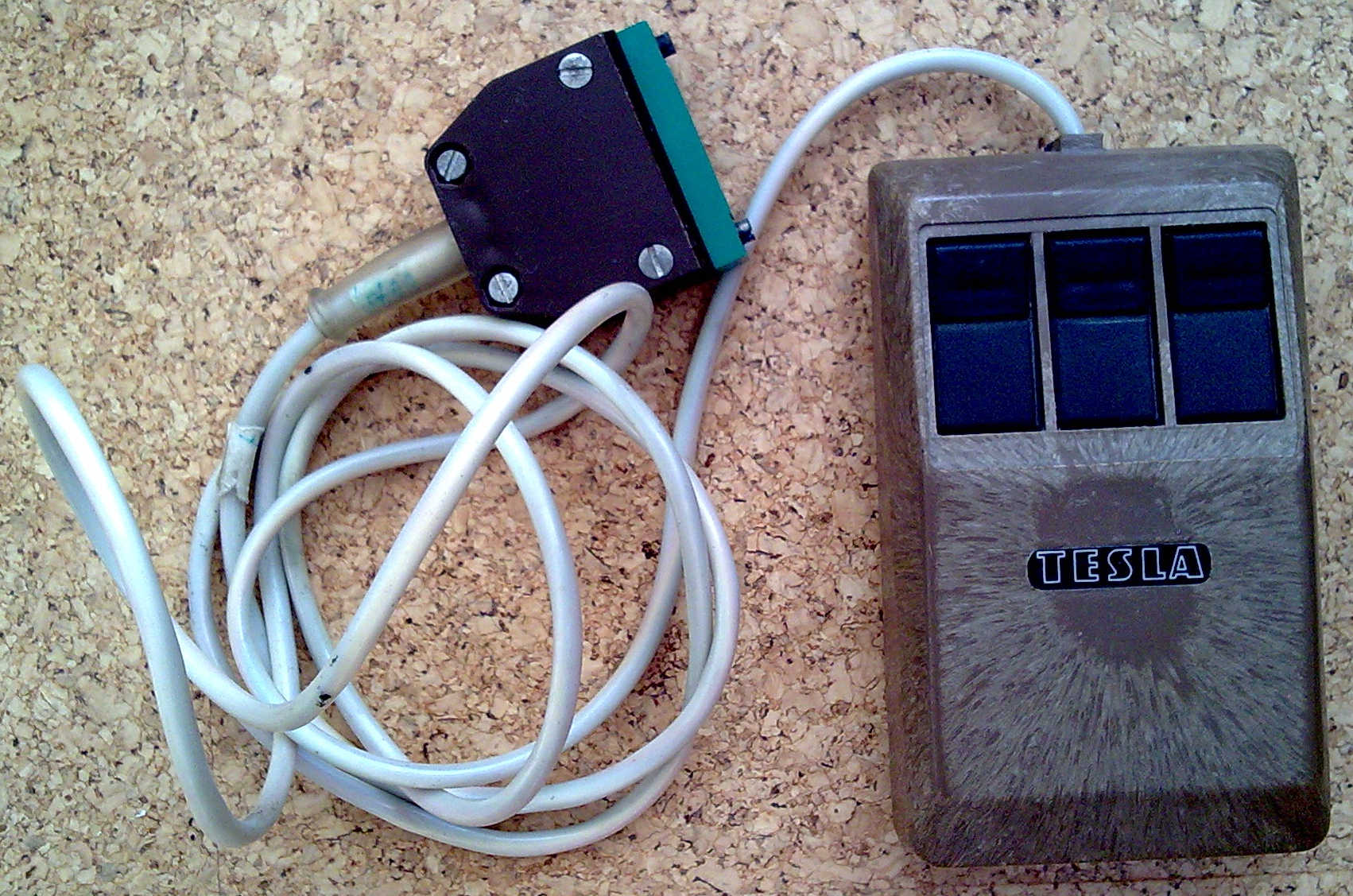

A teď trochu technického porna.

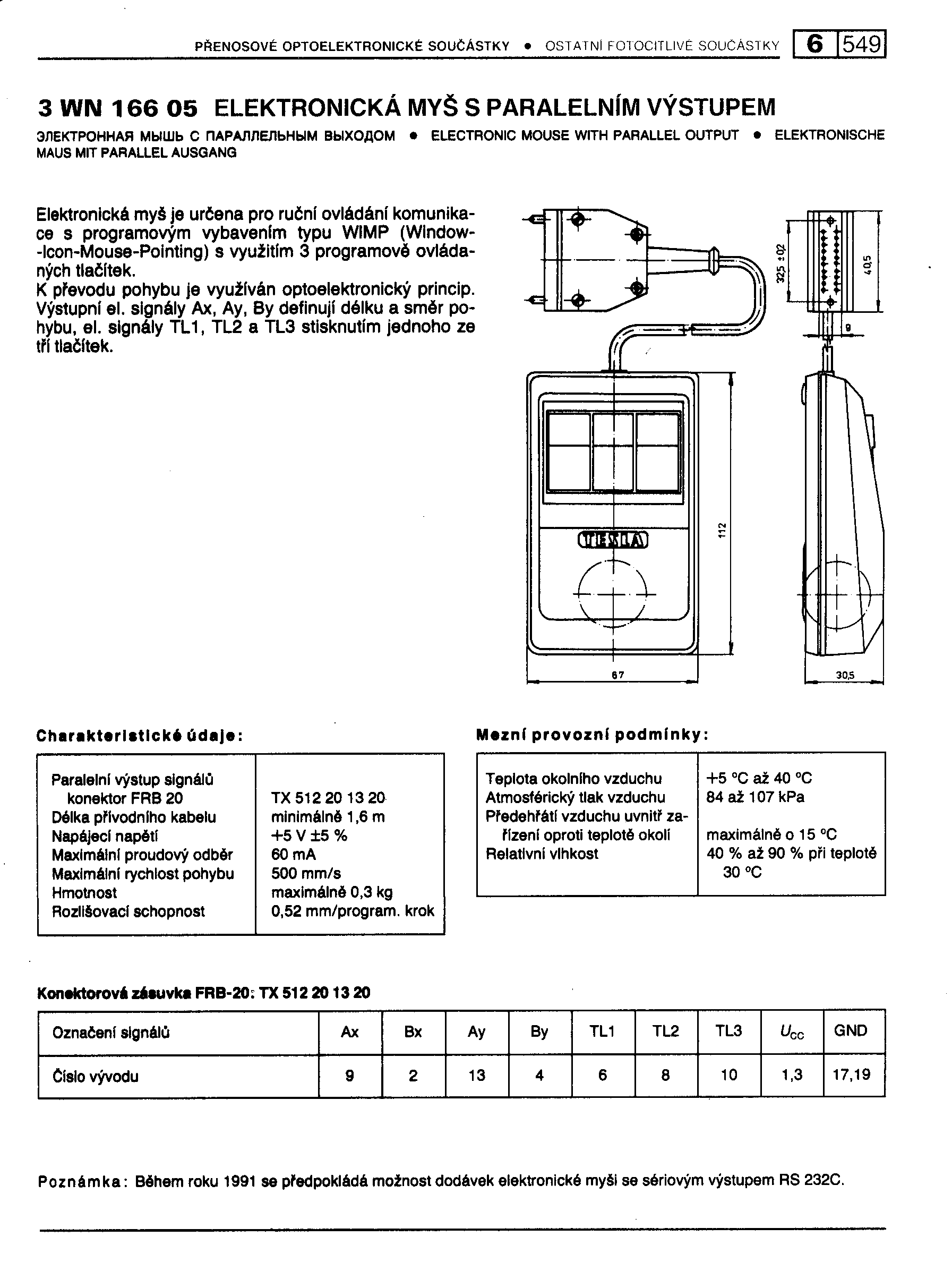

Katalogový list
